难度：
使用次数：64

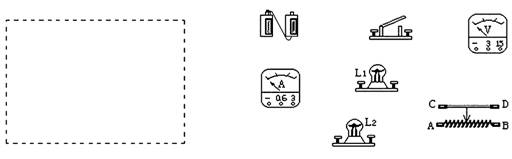

入库时间：2009-03-13在下图中，要求L1、 L2并联，用电流表测量干路中的电流(约为0.4A)，电压表测量灯泡L1的电压，变阻器调节L2的亮度，开关控制整个电路，将符合要求的电路图画在虚线框内，并用笔画线表示导线将右下图中各个元件连接起来。
-
难度：
使用次数：58
入库时间：2009-03-13
某校物理兴趣小组在课外实践活动中，制作了一个测量质量的电子秤，其原理如图中的虚线框所示，它主要有四部分构成：踏板和压力杠杆ABO，定值电阻R0，压力传感器R（电阻值会随所受压力大小发生变化的可变电阻），显示质量大小的仪表V（实质是电压表）。其中AB：BO=4：1，且已知压力传感器R的电阻与所受压力Ｆ变化的关系如下表所示。（g取10N/kg）
压力F/N
0
50
100
150
200
250
300
350
400
450
500
电阻R/Ω
300
270
240
210
180
150
120
90
60
30
0
设踏板和杠杆组件的质量可以忽略不计，接通电源后，电源电压恒为6V。
（1）踏板空载时，电压表的示数如右图所示，求定值电阻R0的大小。
（2）当在踏板上放置50kg的物体时，电压表的示数是多大？
-
难度：
使用次数：116
入库时间：2009-03-13
在排球比赛中，大力扣球是进攻的重要手段之一。小刚同学在观看排球比赛时，看到有些扣球是运动员水平将球击向对方的。他观察这一现象，提出了一个物理问题：水平击出的排球落地时间t与哪些物理量有关呢？
（1）请你想象以上情景，猜想水平击出的排球落地时间t可能与哪些物理量有关？写出你的猜想并用字母表示相应的物理量。
（2）若不考虑空气阻力，你研究水平击出的排球落地时间t与你提出物理量之间关系的物理学方法是 。
（3）请你在以下空白处，设计出实验数据记录表。
-
难度：
使用次数：143
入库时间：2009-03-13
如图所示，小明同学骑着一辆自行车在平直公路上匀速运动300m，所用时间为60s。假设自行车在行驶过程中受到的阻力为100N。求：
（1）自行车行驶的速度。（2）在这段过程中，小明同学骑车的。
（3）若小明和自行车总重600 N，车胎与地面总的接触面积为40cm2，则小明骑车时，自行车对地面的压强为多大？
-
难度：
使用次数：67
入库时间：2009-03-13

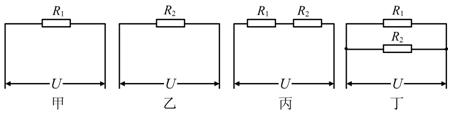

如图所示的四个电路中，电源电压
相同，
，电路消耗的总功率由大到小的顺序是
A. 甲、乙、丙、丁 B. 丁、丙、乙、甲
C. 丁、甲、乙、丙 D. 丙、乙、甲、丁
