入库时间：2013-01-21如图20所示，电源电压为12V，且保持不变，已知滑动变阻器R3的最大阻值为20Ω，定值电阻R2=15Ω，电流表的量程为0.6A。
（1）S、S1闭合，S2断开，将滑动变阻器的滑片P移到a端时，读出电压表的示数为8V，求电流表示数和电阻R1的阻值；
（2）S、S2闭合，S1断开时，求电路允许消耗的最大功率。
-
难度：
使用次数：183
入库时间：2013-01-21
某同学做探究杠杆平衡条件的实验，实验前发现杠杆左端低，右端高，应将左侧的平衡螺母向 （选填“左”或“右”）调节，使杠杆在水平位置平衡这样做的目的是为了便于测量 ；如图21所示，在支点左侧20cm刻度处挂3个重均为0.5N的钩码，在支点右侧15cm刻度处用弹簧测力计拉杠杆，使其水平平衡．要使弹簧测力计示数最小，弹簧测力计的拉力应沿 方向，此时读数为 N．
-
难度：
使用次数：73
入库时间：2013-01-21
小明利用如图22甲所示的电路探究电流跟电阻的关系。已知电源电压为4.5V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。
（1）实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图22乙所示的电流I随电阻R变化的图像。
①由图像可以得出结论：电压一定时， 。
②上述实验中，小明用5Ω的电阻做完实验后，接下来将10Ω的电阻接入电路，闭合开关，向 端移动滑片（选填左或右），使电压表示数为 V时，读出电流表的示数。
（2）完成整个实验，应该选取最大阻值不小于 Ω的滑动变阻器。
-
难度：
使用次数：117
入库时间：2013-01-21
在讨论“电流通过导体产生热量与哪些因素有关”这个问题时，小明和小华提出了猜想：“电流通过导体产生热量与通过导体电流的大小、导体的电阻及通电时间有关”，他们决定通过实验对这个问题进行研究。
（1）怎样比较通电导体产生热量的多少呢?他们决定将一段电阻丝浸没在液体中，用电阻丝通电产生热量给液体加热，如图23所示，可以通过比较质量相等的同种液体 来比较电阻丝发热量的多少，这是科学研究的一种常用方法．下列研究实例中也采用这种研究方法的是 (填序号)。
①敲鼓时鼓面是否振动，我们可以通过在鼓面上撒一些纸屑观察纸屑是否振动来认识；
②学习电压，我们可以通过对比水压来认识它；
③电路中是否有电流，我们可以通过观察电路中电流表的指针是否偏转来认识。

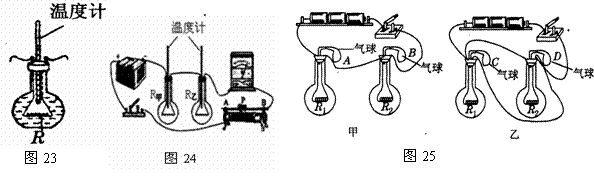

（2）如图24所示，质量相等的两瓶煤油中都浸泡着一段金属丝，已知乙电阻比较小，他们通过实验发现，在 和通电时间相同的情况下，导体的电阻越小，产生的热量越少．
（3）爱动脑筋的小军受小明他们的启发设计了如图25所示的另一种实验装置，他将两段阻值不同的电阻丝（R1>R2）分别密封在两个完全相同的烧瓶中，并通过短玻璃管与相同的气球相连.
①让图25中甲、乙两装置同时实验，在相同的通电时间里，与气球 （填气球字母标号）相通的电阻丝产生热量最多。
②请对图24和图25所示的两种不同的实验装置进行评价，你认为较好的装置是 ，理由
（4）老师告诉他们利用图24装置还可以做“比较水和煤油比热容的大小”的实验，提醒他们应将其中一烧瓶中的煤油换成 相等的水，并使甲、乙两烧瓶中金属丝的电阻 .水和煤油吸热的多少是通过 来反映的（选填“温度计示数”或“加热时间”）．
-
难度：
使用次数：144
入库时间：2013-01-21
在“测定小灯泡电功率”的实验中，小东同学已连接好如图26所示的部分电路，小灯泡上标有“2.5V”的字样．
（1）在小东所连的电路中，有两根导线还没连好，请你帮他完成电路的连接（其他的导线不要变动）
（2）连接完实验电路后，开关试触时，发现灯泡不亮、电流表无示数，电压表示数较大且接近于电源电压，其故障原因可能是 ；
（3）实验过程中，他们正确连接电路并检查无误后，闭合开关，发现灯泡不亮，于是立刻举手要求老师更换灯泡，其实他们的做法是欠妥的，正确的做法应该是： ．

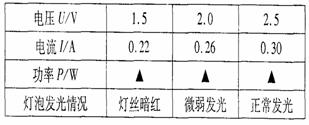

（4）他们通过实验，得到了下表所示的数据和现象，则小灯泡的额定功率是 W，该表格设计欠妥之处是 ．
（5）实验中他们还发现：灯丝的电阻值随电压升高而增大，可导体的电阻不是与电压、电流无关吗？怎么会有这样的结论呢？请你给他们作出合理的解释： ．
