难度：
使用次数：330
入库时间：2013-01-20用笔划线表示导线，完成电路连接（图8）。要求：两个灯泡并联，开关S作总开关，开关S1只控制灯L1，电流表只测量灯L2中的电流。（连接电路时，导线不许交叉）
-
难度：
使用次数：108
入库时间：2013-01-20
小明要将一个“一开三孔”开关（即一个开关和一个三孔插座连在一起）安装在新房里。图9为反面接线示意图，“A”“B”是从开关接线柱接出的两根导线，请你帮他将图中的电路连接完整, 使开
关控制电灯，插座又方便其它电器使用。
-
难度：
使用次数：144
入库时间：2013-01-20
“探究电流做功与哪些因素
有关”的实验中，两阻值分别为R和2R的电阻丝浸在相同质量和初温的煤油中，每一烧瓶里各插入一支温度计，如图10所示，电流通过导体产生的热量不易直接观察，本实验中通过 显示电流做功的多少；上述实验中采用这种电路连接方式的目的是 。如果R1中的温度计示数大于R2的示数，则可以得出的结论是： ，本实验中采用的研究方法是 和 。
-
难度：
使用次数：163
入库时间：2013-01-20

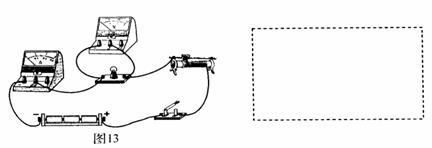

用图所示的实验电路，测量一个标有“2.5V”字样的小灯泡的额定功率。
（1）请在虚线框内画出与图 对应的电路图。
（2）闭合开关后，电流表和电压表的示数都较小，小灯泡不发光，其原因是： 。
（3）经过调整后，小灯泡发

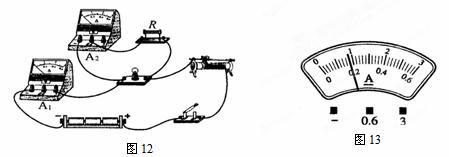

光，但如何使小灯泡正常发光呢？你的措施是： __________________________________________________________________。（4）爱探究的小强用另一只电流表A2和一个5W的定值电阻R，连接了如图12所示的电路，同样测出了小灯泡的额定功率。具体操作是：闭合开关，移动滑动变阻器的滑片，使电流表A2的示数为__ ___A，小灯泡正常发光。此时电流表A1的示数如图13所示，则小灯泡的额定功率为 _____W。
-
难度：
使用次数：151
入库时间：2013-01-20
安阳市是我国重要的光伏基地之一，光伏发电是利用太阳能电池在太阳照射下发电。安阳市启动了“光伏工程”示范项目，在某中学的教学楼顶安装了总功率为20kW的光伏发电系统。
（1）若一天的有效光
照时间按8h计算，该光伏发电系统一天共发电多少千瓦时？（2）该光伏发电系统一天的发电量，如果由热电转换效率为30％的热电厂来完成，需要燃烧多少千克煤？（煤的热值q煤＝3.0×107J / kg )
（3）请写出一条光伏发电的优点。
