难度：
使用次数：268
入库时间：2009-03-13在图中标出小磁针的N、S极和电源的正负极。
-
难度：
使用次数：422
入库时间：2009-03-13

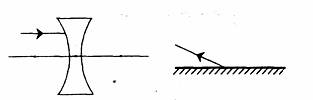

请在图中完成下列光路图
-
难度：
使用次数：116
入库时间：2009-03-13

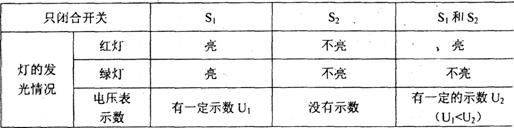

小明有一个l个电路盒，面板(如图)上有红、绿灯各一只，两个开关
、
，一个电表。在不打开盒子的情况下，他让其他同学探究盒内的电路结构，为此，小兰做了如下实验：
根据实验情况请你在上面的虚框中画出盒内的电路图
-
难度：
使用次数：108
入库时间：2009-03-13

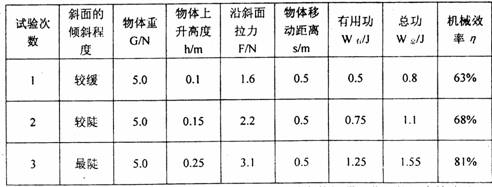

小明学过机械效率后，提出了一个问题：“斜面的倾斜程度与斜面的机械效率有没有关系，针对这个问题他也做了在斜面上匀速拉动物块的探究实验。并记录实验数据如下：
(1)通过对上述实验数据的分析，你对斜面机械效率的问题可获得的初步结论是：
____________________________________________________.
(2)如果小明还想要探究斜面机械效率与物重的关系，实验时应控制哪些条件不变？
____________________________________________________.
-
难度：
使用次数：68
入库时间：2009-03-13
在一次测定小灯泡额定功率的实验中，老师给出了下列器材：额定电压为U

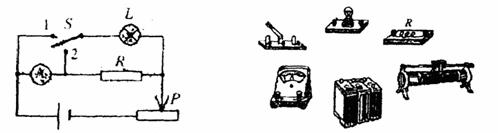

的小灯泡、电源(电压未知)、一个阻值为R的电阻、一个滑动变阻器、一只电流表、一个单刀双掷开关和若干导线。实验时不能忽略灯丝的电阻随温度而发生的变化。(1)小张同学设计的实验电路图如下，请你根据电路图用笔画线接未完成的实物连线。
(2)写出用以上实验电路测定小灯泡额定功率的主要步骤和需要测量的物理量(物理量用字母表示)
(3)本实验中，小灯泡额定功率的表达式p=
(4)若在给出的器材中只将其中的一只电流表改为一只电压表，请你重新设计一个实验电路图，测量小灯泡的额定功率(将实验电路图画在方框内，不需要说明实验步骤)
