入库时间：2013-01-14如图1－12所示的是一台家用豆浆机，小凡仔细观察了豆浆机的构造和制作豆浆的过程，发现其中用到了许多物理知识．
(1)机座底部安装有三个小橡皮碗，相当于“吸盘”，可以防止豆浆机在打浆时位置发生移动，“吸盘”是利用________起固定作用的．
(2)电源线插头中脚1是把豆浆机的金属部分通过插座与________相连．
(3)制作豆浆的过程是先加热，再打浆，再加热煮熟，在这个过程中，豆浆机将电能转化为________能和________能；打浆器的刀片是由锋利的钢制成的，这是通过减小________的方法来增大对豆子的压强，把豆子碾磨成浆．
-
难度：
使用次数：236
入库时间：2013-01-14

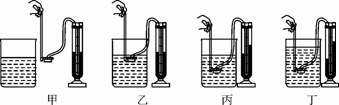

小强利用U形管压强计和装有水的大烧杯来探究液体内部压强的特点．实验前，他注意到U形管两边的液面已处在同一水平线上，如图1－13甲所示．
(1)当他将金属盒浸没于水中后，发现U形管两端液面如图乙所示的情景，则实验装置可能出现了________________问题．
(2)排除故障后，他重新将金属盒浸没于水中，发现随着金属盒没入水中的深度增大，U形管两边液面的高度差逐渐变大，如图丙所示，由此可知液体内部的压强与________有关．
(3)接着小强要探究液体内部压强与液体密度的关系，则应保持________不变．
(4)小强保持图丙中金属盒的位置不变，并将一杯浓盐水倒入烧杯中搅匀后，实验情形如图丁所示．比较丙、丁两次实验，小强得出了：在同一深度，液体的密度越大，其内部的压强越大的结论．你认为他的结论是否可靠？________.原因是：________________________________________________________________________.
图1－13
-
难度：
使用次数：57
入库时间：2013-01-14
阅读短文，回答问题．
力传感器在电子秤中的应用
电子秤所使用的测力装置是力传感器．常见的一种力传感器由弹簧钢和应变片组成，其结构示意图如图1－14甲所示．弹簧钢右端固定，在其上、下表面各贴一个相同的应变片．若在弹簧钢的自由端施加向下的作用力F，则弹簧钢发生弯曲，上应变片被拉伸，下应变片被压缩．力越大，弹簧钢的弯曲程度越大．应变片结构如图乙所示，其中金属电阻丝的阻值对长度变化很敏感．给上、下金属电阻丝提供相等且大小不变的电流，上应变片两引线间电压为U1，下应变片两引线间电压为U2，传感器把这两个电压的差值U(U＝U1－U2)输出，用来反映力F的大小．金属电阻丝的阻值随温度会发生变化，其变化情况如图丙所示．为消除气温变化对测量精度的影响，需分别在上、下应变片金属电阻丝与引线之间串联一只合适的电阻，进行温度补偿．串联合适的电阻后，测量结果不再受温度影响．
(1)这种力传感器是将力的大小转换为________(填“电流”或“电压”)的装置．
(2)外力F增大时，下列说法正确的是________．
A．上、下应变片金属电阻丝电阻都增大
B．上、下应变片金属电阻丝电阻都减小
C．上应变片金属电阻丝电阻减小，下应变片金属电阻丝电阻增大
D．上应变片金属电阻丝电阻增大，下应变片金属电阻丝电阻减小
(3)传感器输出的电压U随外力F增大而________．
(4)进行温度补偿时，应给上金属电阻丝串联阻值随温度升高而________的电阻，下金属电阻丝串联阻值随温度升高而________的电阻．
(5)如果未进行温度补偿，自由端受到相同的力F作用，该传感器下应变片两端的电压在冬天比夏天________(填“大”或“小”)．
图1－14
