难度：
使用次数：98

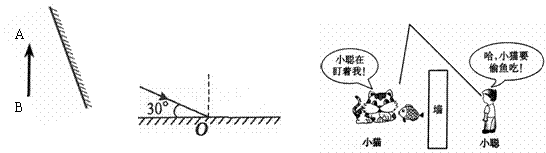

入库时间：2013-01-12（1）在甲图中，作出物体AB在平面镜中所成的像。
（2）如图乙所示，入射光线与平面镜成300角，请在图乙中画出该入射光线的反射光线，并标明
反射角的大小。（3）如图丙所示，小聪通过一平面镜看到小猫要偷吃小鱼。图中画出了入射光线和反射光线，但未标出光的传播方向。请你在图中用箭头标出小聪看到小猫偷鱼吃时的光的传播方向，并根据光的反射规律画出平面镜。
甲
乙
丙
-
难度：
使用次数：194
入库时间：2013-01-12
在探究“冰的熔化特点”实验中：
（1）如右图甲所示，是小明根据实验数据作出的冰加热时温度随时间变化的图像。分析图像可知，冰的熔点是_________℃，其熔化过程的特点是吸收热量温度_________。在第7min该物质处于__________（选填“固态”、“液态”或“固
液共存状态”）。（2）另一个小组为了使物质更快受热，实验装置如右图乙所示，你认为该装置存在的不足是：________________________________________________。
时间/min
0
1
2
3
4
5
6
7
温度/℃
84
88
96
98
98
98
98
-
难度：
使用次数：197
入库时间：2013-01-12
在做“观察水的沸腾”实验时：
（1）小明的操作如右图甲所示，其中的错误之处是 。这样会导致所测温度偏________ （选填“低”或“高”）。
（2）他改正错误后，当水温上升到84℃时，每隔1min读一次温度计的示数，直到水沸腾3min后停止读数，其数据
记录如下表所示：
第三次数据没有记录，当时温度计示数如右图乙所示。该读数为 ℃。分析表格中的数据，可以看出水的沸点是 ℃。若在水在沸腾后撤去酒精灯，则沸腾现象 （填“会”或“不会”）停止。
（3）某四个实验小组测得水的沸点如下表所示：
组别
1
2
3
4
水的沸点/℃
98.2
98.9
98.5
98.6
对于上述实验数据，下列说法正确的是 （ ）
A．四个小组实验都失败了，因为水的沸点是100℃
B．只有第2小组数据可以接受，因为他们的数据最接近100℃
C．只有第1小组数据不可以接受，因为他们的数据偏离100℃最大
D．只要实验操作正确，数据真实，上述数据均有效
（4）某个实验小组做此实验时，发现无论加热多长时间，水始终都不能沸腾，你认为原因可能是 （写出一条即可）．
-
难度：
使用次数：133
入库时间：2013-01-12
如右图所示，把一可沿ON折叠的白色硬纸板放置在平面镜上，使一束光紧贴硬纸板射向镜面上的O点，在纸板上描出入射光线AO和反射光线OB，并测出反射角和入射角。改变光的入射角度，重复上述实验步骤。
（1）该实验探究的问题是（ ）
A．光能否发生反射？
B．光线是否沿直线传播？
C．反射光线的位置有什么规律？
D．光是否只能在镜面上反射？
（2）白色硬纸板放在平面镜上时，要保持与镜面 ；
（3）在实验中白色硬纸板能显示 ；
（4）保持入射光线方向不变，以法线ON为轴线，将白色硬纸板的B面绕法线ON旋转，此时反射光线的位置
（填“发生”或“不发生”）变化；（5）将ON右侧纸板向后折，就看不到反射光线，这说明反射光线和入射光线在
。
-
难度：
使用次数：133
入库时间：2013-01-12
在“探究平面镜成像特点”的实验中：
（1）如右甲图所示，小明在桌面上竖一块 （填“平面镜”或“薄玻璃板”），这样做是为了便于找到___________________；实验中选择两根完全一样的蜡烛A和C ，是为了比较像与物的_________关系。
（2）点燃蜡烛A，在寻找蜡烛A像的位置时，小明应该在_______（填“A”或“B”）这一侧观察，移动蜡烛C，使它与蜡烛A的像___________。
（3）如果移开B位置的蜡烛C，用白纸做屏幕，把白纸放在B位置，小明应在_______（填“A”或“B”）这一侧观察白纸屏幕，则白纸屏幕上______（选填“会”或“不会”）出现蜡烛A的像。
（4）经过三次实验，记录的像与物对应的位置如右图乙所示。为了得到更多的实验结论，接下来小明应该进行的操作是：
。
甲
乙
