难度：
使用次数：172

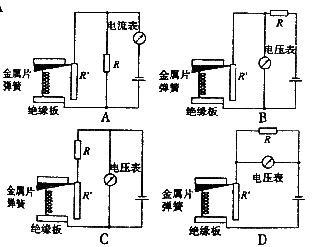

入库时间：2009-03-13小明同学在物理活动中，设计了如图所示的四种用电流表或电压表示数表示弹簧所受压力大小的电路，其中R′是滑动变阻器，R是定值电阻，电源两极间电压恒定，四个电路中有一个电路能实现压力增大，电表示数增大，这个电路是
-
难度：
使用次数：195
入库时间：2009-03-13
在如图所示的电路中，电源电压保持不变，开关S闭合后，调节滑动变阻器滑片P的位置，当灯泡L恰好正常发光时，电流表A的示数为0.5A，电压表V的示数为2v，则关于该电路，下述判断正确的是A．电源电压是2V
B．灯泡的额定功率是1W
C．若滑片再向右滑动，灯泡有可能被烧毁
D．若滑片再向左滑动，A表示数将减小，V表示数将减小
-
难度：
使用次数：132
入库时间：2009-03-13
如图所示是某居民家中的部分电路，开始时各部分工作正常。将电饭煲的插头插入三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常工作。拔出电饭煲的插头，电热壶仍不能工作。把测电笔分别插入插座的左、右插孔，氖管均能发光。若电路中仅有一处故障，则
A．电路的C、D两点间导线断路
B．插座的接地线断路
C．插座左、右插孔短路
D．电热壶所在电路的B、D两点间断路
-
难度：
使用次数：50
入库时间：2009-03-13
如图所示是电机示意图，对于图示的说法，正确的是
A．图中绘出的是交流发电机的示意图，此时导线不切割磁感线，线圈中没有电流
B．图中绘出的是交流发电机的示意图，此时导线切割磁感线，线圈中产生电流
C．图中绘出的是直流电动机的示意图，线圈受磁场的作用力而转动
D．图中绘出的是直流电动机的示意图，线圈正转到平衡位置
-
难度：
使用次数：121
入库时间：2009-03-13
有些地区在晚上用电高峰时，用户得到的电压明显低于220V，这时白炽灯昏暗。有些用电器不能正常工作，对这种现象的正确解释是
A．因电网供给用户的电功率是一定的，用电高峰时接入的用电器多了，分配给每个用电器的电流自然会减少
B．因电网供给用户的电流是一定的，用电高峰时，接入的用电器多了，分配给每个用电器的电流自然会减少
C．由于输电线本身有电阻，用电高峰时，接入的用电器多了，电路中的总电阻减小，干路的电流增大，输电线上的电压损失增大，用户得到的电压就减小
D．用电高峰时，接入的用电器多了，电路中的总电阻增大，干路的电流减小，分配给每个用电器的电流自然会减少
