入库时间：2013-01-10按照题目要求作图．
(1) 画出图中入射光线AO经平面镜反射后的光线；
(2)根据平面镜成像特点，在图乙中画出物体AB所成的像.
(3) 坐井观天，所见甚小”，请在图丙中用光路图作出井底之蛙“观天”的最大范围（用斜线标出）
丙
-
难度：
使用次数：57
入库时间：2013-01-10
小明想比较几种材料（毛衣、报纸、棉花、泡沫塑料）的隔音性能，除了待检测的材料外，可利用的器材还有：音叉、机械闹钟、鞋盒。
（1）本实验中适合声源的是_________；
（2）小明将声源放入
鞋盒内，在其四周塞满待测材料，再盖上盒盖。他设想了三种实验比较方案，你认为最佳的是__________。A、让人站在距鞋盒一定距离外，比较所听见声音的响度。
B、让人一边听声音，一边向后退，直至听不见声音为止。比较此处距鞋盒的距离。
C、将泡沫小球放在鞋盒上，比较小球弹起的距离。
（3）下面的表格是为了上述三种实验方案设计的，其中与方案C多对应的是表_____。
（4）待测材料隔声性能由好到差的排列顺序为
材料
距离
毛衣
较长
报纸
长
棉花
较短
泡沫较短
材料
响度
毛衣
较响
报纸
响
棉花
较响
泡沫
弱
材料
距离/m
毛衣
3.5
报纸
4.1
棉花
2.5
泡沫
3.0
-
难度：
使用次数：69
入库时间：2013-01-10
在观察“水的沸腾”实验中，当水温升到88℃时，每隔1min读一次温度计的示数，直到水沸腾3min后停止读数，数据记录如下表：
（1）安装该实验装置时，应该先固定图1中A、B两铁圈中的_________铁圈。
（2）小明读温度的方法如图1所示，他在实验中的错误是：__________________ 。
（3）某次数据没有记录，当时温度计示数如图2所示，请将漏填的数据填在表格内。
（4）根据表格中的数据，在图3的小方格纸上画出水的温度随时间变化的图像。
（5）从图4的图像可以看出水的沸点是 ℃，水在沸腾过程中温度 （升高、不变或降低）。
（6）小华和小杰虽然选用的实验装置相同，但水开始沸腾的时刻不同，他们绘制的沸腾图像如图4所示，a、b两种图像表示水量较多的是图像______。
（7）小丽观察到沸腾前和沸腾时水中气泡上升过程中的两种情况，如图5(a)、(b)所示，则图 是水沸腾时的情况。
（8）小华看到，从水温达到90℃到水沸腾共用时10min。为了节约课堂时间，请你给小华提出一条合理化建议： 。
-
难度：
使用次数：79
入库时间：2013-01-10

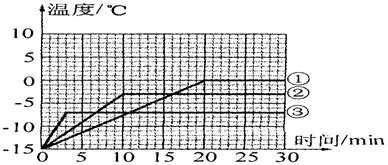

小王看到环卫工人在冰雪地面上洒大量的盐，他想：含盐浓度不同的冰，熔化特点有无区别？为此，他用纯水、淡盐水、浓盐水制得质量均为lkg的纯冰、淡盐冰、浓盐 冰，在相同加热条件下测量三者的温度变化，并得到三条温度变化曲线（纯冰对应曲线①、淡盐冰对应曲线②、浓盐冰对应曲线③），根据曲线图可知，含盐浓度越高的冰，熔化前升温越 （快／慢），并能在更 （高／
低）的温度熔化．
-
难度：
使用次数：141
入库时间：2013-01-10
如图所示，是小明在“探究平面镜成像的特点”的实验中选用的器材和活动过程。
（1） 如果在图a中蜡烛的像的位置上放一张白纸板做屏幕，则白纸板上将_________（填 “有”或“没有”）蜡烛的像，这说明平面镜成的是 像（选填“实”或“虚”）。
（2）把与A蜡烛同样大小的蜡烛B放到A蜡烛像的位置上，将会看到图c所示的现象.这说明平面镜成像时：
。
