难度：
使用次数：66
入库时间：2013-01-09一发光二极管LED（电路符号为
，正常工作时的电压3.2V、电流0.3A），恒流电阻R（一种新型电路元件，它的电流、电压关系图像如图19所示），若利用电压为4V的电源给LED供电，需将LED与R_____（选填“串联”或“并联”）。恒流电阻两端的电压在0~4V时电阻_____（选填“变大”、“变小”或“不变”），电源电压在_________范围内变化，LED都能正常工作。
-
难度：
使用次数：175
入库时间：2013-01-09
在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图20所示．则由图可知，元件A的电阻为_____Ω；将A和B串联后接在电压为3V的电源上，通过A的电流是_____A； 将A和B并联后接在电压为2.0V的电源两端，则通过A和B的总电流是____A．
-
难度：
使用次数：150
入库时间：2013-01-09
如图21(a)所示的电路，电源电压保持不变，闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流变化的图像如图(b)所示．由图(b)可以看出：电源电压为______V，R2接入电路的阻值变化范围是______Ω．
-
难度：
使用次数：81
入库时间：2013-01-09

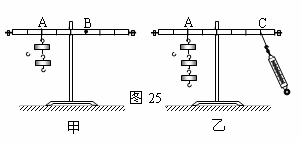

小明在探究“杠杆的平衡条件”实验中，
（1）实验前他应先调节杠杆在水平位置平衡，其目的是＿＿＿＿＿＿＿＿＿＿。
（2）杠杆平衡后，小明在图25甲所示的A位置挂上两个钩码，可在B位置挂上＿＿
个钩码，使杠杆在水平位置平衡。
（3）他用弹簧测力计在图25乙所示的C位置斜向下拉，若每个钩码重1N。当杠杆在水平位置平衡时，测力计的示数将＿＿＿＿＿（选填“大于”、“等于”或“小于”）2N。
-
难度：
使用次数：135
入库时间：2013-01-09
如图26所示为测量滑轮组机械效率的实验装置,钩码总重6N．
（1）实验时要竖直向上 拉动弹簧测力计，由图中可知拉力大小为 N,将弹簧测力计向上移动15cm，则钩码上升的高度为 cm，该滑轮组的机械效率为 ．
（2）取下2个钩码，再做实验，此时滑轮组的机械效率将 （选填：“增大”、“减小”或“不变”）．
