难度：
使用次数：135
入库时间：2013-01-07小红家的电能表如甲图所示，从甲图中你能获取哪些信息，请写出一条：_________________________________________，一个月后，电能表的示数变为图乙所示，那么她们家这一个月用电 kW·h，若电费为0.56元/度，那么小红家需交电费______元。
-
难度：
使用次数：172
入库时间：2013-01-07
如图，L1L2是灯泡，且两灯均正常发光，“○”处可以连接电流表、电压表测量电路中的电流、电压，请在“○”中填上电表符号。
-
难度：
使用次数：113
入库时间：2013-01-07
小凡同学在做“观察水的沸腾”实验中
（1）他的操作如图1所示，其中错误之处是 。
（2）纠正错误后，水沸腾时温度计示数如图2所示，为 ℃，说明此时气压 （选填“＜”、“＞”或“＝”）1个标准大气压。
（3）分析图3所示图像，可知水在沸腾过程中温度的特点是 。
-
难度：
使用次数：58
入库时间：2013-01-07
小丽和小华在做“用电流表和电压表测电阻”的实验。
（1）请你帮助他们在实物连接图中，用笔画线代替导线将实物图连线补充完整。
（2）当小丽完成电路连接后准备闭合开关时，同伴小华提醒她电路还有一处不妥当，你认为是： 。
（3）纠正实验不妥之处后开始实验，闭合开关，小丽突然发现电流表没有示数，而电压表有示数（Rx是完好的，a、b、c、d、e、f表示接线柱），且接近于电源电压，则故障可能是：_________________________________。

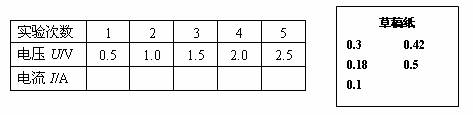

（4）排除故障后进行实验，做完实验后才发现把测量的电流值都写在草稿纸上而忘记填入记录表格中。请你帮助小丽和小华把记录在草稿纸上的电流值对应填入表格中，你这样填写所依据的物理规律是__________________________________。
（5）根据测量数据计算该定值电阻的阻值为______。
（6）若电源电压恒定且未知，用已知阻值为R0的定值电阻代替滑动变阻器，同时撤去电压表，请用余下的器材（不要再添加其它任何器材）设计测量Rx阻值的实验电路，并在右边的方框内画出。
-
难度：
使用次数：69
入库时间：2013-01-07
如图当闭合开关后，灯泡刚好正常发光，求：
（1）通过灯泡的电流是多少安？
（2）电阻R的阻值是多少？
