难度：
使用次数：238

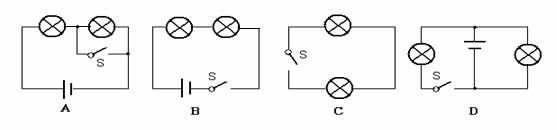

入库时间：2013-01-07如图所示，当开关S闭合时，两只小灯泡能同时发光的正确电路是（ ）
-
难度：
使用次数：152
入库时间：2013-01-07
如图所示电路中，当开关S1 S2均闭合后，则（ ）
A．L1 L2都能发光 B．L1 L2都不能发光
C．Ll能发光，L2不能发光 D．Ll不能发光，L2能发光
-
难度：
使用次数：84
入库时间：2013-01-07
如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为IA＝0.5A，IB＝0.3A，IC＝0.2A，在表格中记录数据后，下一步首先应该做的是（ ）
A、整理器材，结束实验
B、换用不同规格的小灯泡，再测出几组电流值
C、分析数据，得出结论
D、换用电流表的另一量程，再测出一组电流值
-
难度：
使用次数：150
入库时间：2013-01-07
有两盏灯甲和乙，甲灯上标有“PZ 220V—100W”字样，乙灯上标有“PZ 36V-100W”字样，则将它们串联后接入36V的电路中，关于其额定功率和实际功率的比较正确的是（ ）
A．额定功率相同，实际功率也相同
B．甲灯的额定功率和实际功率都较大
C．两灯的额定功率相同，甲灯的实际功率较大
D．两灯的额定功率相同，乙灯的实际功率较大
-
难度：
使用次数：92
入库时间：2013-01-07

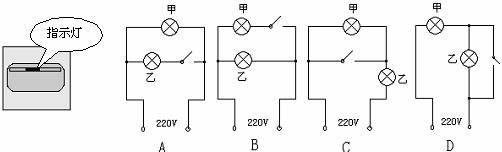

如图所示，家庭照明灯的一种按键开关上常有一个指示灯。在实际使用中发现：当开关闭合时，只有照明灯发光；开关断开时，照明灯熄灭，指示灯会发出微弱光，以便夜间显示开关的位置。根据这种按键开关的控制特性，能正确表示照明灯（甲）和指示灯（乙）连接方式的电路图是图中的
