难度：
使用次数：196
入库时间：2009-03-13小明所在的班级共有30位同学，常采用投票表决的方式来决定班级重大事宜，小明想设计一个表决统计器，来快速地获知投赞成票（或反对票）的人数。为此，小明准备了下列器材：电源（电压为2V且恒定）、开关（足够多）、电流表（表盘如图25、阻值100 Ω的定值电阻（足够多）、导线若干
（1）画出表决器的电路原理图（可用“……”省去部分重复的电路）；
（2）通过计算改画图中电流表的表盘刻度，使它能直接显示人数；
（3）写出表决器的使用方法。
-
难度：
使用次数：50
入库时间：2009-03-13

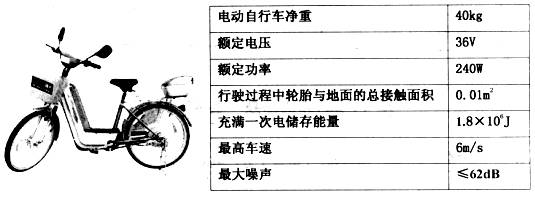

电动自行车是倍受人们青睐的一种交通工具（如图）。下表是小明家电动自行车整车技术性能的一些数据。
（1）与摩托车相比，电动车有什么优点?（至少写出2条）
（2）写出下列过程的能量转化
蓄电池充电过程：
自行车行驶过程：
（3）求出以额定功率行驶过程中的电流
（4）如果蓄电池储存的能量全部用于车辆匀速行驶，小明以最高车速在水平路面正常行驶，最多能行多远?
（5）小明在平直的公路上骑着该电动自行车行驶，补充一个条件并求出地面受到的压强。
（6）小明有一天他发现：关闭电源开关后，摇动车轮转动，车上的指示灯竟然亮了起来！请你解释其中的原因。
