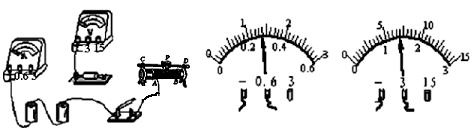

入库时间：2013-01-05为了测量阻值约为5Ω的定值电阻Rx的阻值，许华用如图所示的电路进行实验。
⑴电路已有部分连接，请用笔画线代替导线把缺少的两根导线补画出来。
⑵电路连接正确后，在闭合开关之前，滑动变阻器的滑片应移到______________(选填“左”或“右”)端，这样做的目的是为了防止电流过大，保护电路；
⑶许华同学合上开关，调节变阻器的滑片到某位置时，观察到两个电表的示数如图，电压表示数为_________V，可计算出电阻值为__________Ω。许华仅把这一次实验测量所得的阻值作为最后的结果，小明认为不合适，理由是_____________________________。
⑷实验时，小明还设计了另一种不同的方案测该电阻的阻值（电路如图丙所示，仍用两节干电池作电源，电流表仍有0-0.6A和0-3A两个量程），设计的实验操作步骤如下：
①按照电路图正确连接电路
②闭合开关S1，读出电流表示数I1，
③闭合开关S1和S2，读出电流表示数I2。
则末知电阻Rx的数学表达式是_____________________（图中R0为已知电阻）。可供选择的定值电阻R0有：R01=0.1Ω ，R02=10Ω，R03=1000Ω，则你认为应选用__________，理由是_____________________________
_____________________。
