难度：
使用次数：124
入库时间：2013-01-05如图14所示是一种自动测定油箱内油面高度的装置：
（1）图中虚线框内的装置相当于简单机械中的________
___；（2）图中R是电学中的什么元件？ ；
（3）油量表是用__________表改装的；
（4）当油箱中的浮标向上运动时，此时电路中的电流将 。(选填“增大”或“减小”)．
-
难度：
使用次数：126
入库时间：2013-01-05
图15甲是小灯泡中的电流随它两端电压变化的图像，将此灯泡接入图15乙所示电路中，闭合开关S后，小灯泡实际功率为1 W；再闭合开关S1后，电流表示数变化了0.1 A，则电阻R的阻值是 Ω，此时电路消耗的总功率是 W。
-
难度：
使用次数：116
入库时间：2013-01-05

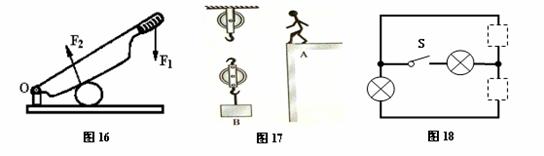

按照题目要求作图：
（1）作出图16中的闸刀使用时两个力的力臂，并标明L1和L2。
（2）如图17所示，某人站在A处用一根绳子和两个滑轮提起物体B，画出最省力的绕线。
（3）请在图18中的两个虚线框内，选填“电源”和“开关”的符号，并满足当开关都闭合时两灯组成并联电路。
-
难度：
使用次数：78
入库时间：2013-01-05
如图19所示，甲、乙两个导体并联在电路中。若甲导体的电阻为12Ω，电源的电压是6V，且电路中的总电流为0.9A。求：
(1)通过导体乙的电流；
(2)导体乙的电阻。
-
难度：
使用次数：239
入库时间：2013-01-05
在如图20所示的电路中，闭合开关S，
电压表V的示数恒为6V，电流表的示数为0.5A，电压表V2的当数为4V。当把滑动变阻器的滑片移至最右端时，电流表的示数为0.3A。求：（1）R1的阻值。
（2）滑动变阻器的最大阻值。
（3）电路消耗的最小总功率。
（4）当滑动变阻器的滑片移至最左端时，R1在5min内消 耗的电能。
