难度：
使用次数：78
入库时间：2009-03-13经测试知，通过某新型电子元件Z的电流I跟加在它两端电压U的关系如表所示。
（1）在图2中画出电子元件Z的电流I跟电压U的关系的图线。
U/V
0
1
1.5
2
2.5
3
3.5
4
I/A
0
0
0.1
0.2
0.3
0.4
0.5
0.6
（2）将电子元件Z、电流表、滑动变阻器R和供电电压恒为5V的电源等连接成如图1所示的电路。接通开关，当电流表的示数为0.2 A时，电子元件Z的阻值为 Ω，滑动变阻器接入电路的电阻为 Ω。
（3）改变图1所示的电路中滑动变阻器接入电路的电阻，在使电流表的示数由0.2A增大到0.6A的过程中，滑动变阻器自身消耗电功率的变化情况是 。

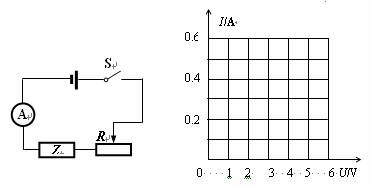

图1 图2
-
难度：
使用次数：54
入库时间：2009-03-13
某校物理实验小组按如图所示的电路图连接电路，进行探究性实验。实验用的小灯泡标有“2.5V”字样，闭合开关后，调节滑动变阻器滑片的位置，并正确读数，得到表中的实验数据。
实验次数
V1示数（V）
V2示数（V）
V3示数（V）
A示数（A）
灯的亮度
1
1
2
3
0.2
暗
2
1.5
1.5
3
0.25
微亮
3
2.5
0.5
3
0.3
亮
请分析右图电路及表中的实验数据，回答下列问题：（1）灯泡与滑动变阻器组成 联电路；小灯泡的额定功率是 W。
（2）比较三只电压表示数，可得出结论 。
（3）分析三种情况下小灯泡灯丝的电阻，你会发现什么？ 。
（4）有一位同学想仿照上面的实验方法，制作一个用滑动变阻器改变灯泡亮度的台灯，请你利用上述数据，从节能角度或能量利用率角度分析该同学的想法是否合理？说出你的理由。
-
难度：
使用次数：137
入库时间：2009-03-13
某物理小组验证“在电压不变时，导体的电流跟导体的电阻成反比的关系”。
（1）该小组用图1所示的电路先后用5Ω、10Ω、20Ω的定值电阻接入电路的a、b两点间，闭合开关S，读出电流表的示数填入表中。由实验数据可以看出电流跟电阻不成反比。试分析为什么在这个实验中电流跟电阻不成反比？ 。
R/Ω
5
10
20
I/A
0.4
0.3
0.2
（2）请你在虚线框内，设计出验证该实验
的正确电路图。
图1
（3）按照正确的电路，该小组把10Ω的定值电阻接入电路时，如图3所示，电压表的示数为 V，这时电流表的示数应为 A。
（4）将图2中的各元件按你设计的电路图连接起来。

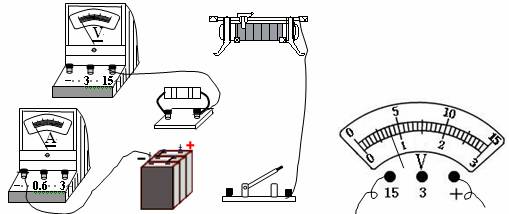

图2 图3
-
难度：
使用次数：192
入库时间：2009-03-13
名称
电热水器
型号
GK.•200C
额定电压
220V
额定功率
850W
频率
50Hz
最大水量
1.1kg
某同学的爸爸为了在家里能随时喝上开水，买了一小型电热水器，其铭牌如右表所示。若按规定的最大水量装入20℃的水，将其接到220V的电源上，经过8min水温达到100℃。求：
（1）热水器消耗的电能。
（2）水需吸收的热量。
（3）热水器的效率。
-
难度：
使用次数：120
入库时间：2009-03-13
某校物理科技小组制作了一个可调
的多档位电热器模型，为了测量实验数据，他们将电表接入了电路，如图所示。已知R1 = 10Ω，滑动变阻器R′ 的最大值为20Ω。当只闭合S2 ，滑片P 滑至R′ 的中点时，测得电流表示数为0.3A，电压表示数为12V；该小组通过测量和分析发现，当两个开关都闭合，R′ 的阻值最小时，电热器消耗的电功率最大。请你计算：（1）电阻R2 和电源电压。
（2）当只闭合S1 ，R′ 的阻值最大时，通电1min，电流通过R1 所做的功。
（3）电热器消耗的最大电功率。
