入库时间：2013-01-02探究电流与电压、电阻的关系。
【提出问题】通过导体的电流与导体两端电压及导体电阻的大小有什么关系？
【猜 想】①导体的电阻一定时，通过导体的电流与其两端电压成正比。
②导体的电阻一定时，通过导体的电流与其两端电压的平方成正比。
③导体两端的电压一定时，通过导体的电流与导体的电阻成反比。
【实验器材】电源（电压恒为4.5 V），电流表、电压表各一只，开关一个，三个定值电阻（5 Ω、10 Ω、15 Ω），两只滑动变阻器（“20 Ω 2 A”、“50 Ω 1 A”），导线若干。
【实验过程】（1）根据图所示实物图在虚线框内画出电路图。
（2）小明按图正确连接电路后，闭合开关，发现电流表有示数，电压表指针超过量程。小明操作中的错误是 ▲ 。
（3）小明改正错误后继续实验，通过改变定值电阻R两端的电压，测得电流、电压的值如表一。分析数据可得出猜想 ▲ 是正确的。
表一 表二
电压U/V
1.2
1.6
2.0
2.4
2.8
电阻R/Ω
5
10
15
电流I/A
0.12
0.16
0.20
0.24
0.28
电流 I/A
0.30
0.15
0.10
（4）小红在探究猜想③时，先将5 Ω的电阻连入电路中，闭合开关，移动滑片，使与电阻并联的电压表的示数为1.5 V，并记下电流值；再分别改接10 Ω、15 Ω的电阻，重复上述实验，得到了表二中的实验数据。分析数据得出，猜想③是正确的。为了完成此实验，滑动变阻器应选择___▲___(“20Ω 2A”和“50Ω 1A”中选择一个)，实验中，小红多次移动变阻器滑片的目的是 ▲ 。
（5）小华在探究猜想③时，重新设计了电路，保持电压表的示数为3 V，得到了与表二相同的数据，也完成了实验探究。小华与小红的实验相比不同之处是： __________________________▲__________________________________________。
-
难度：
使用次数：132
入库时间：2013-01-02
现准备用“伏安法”测小灯泡的电阻，实验室能提供的实验器材有：
A．待测小灯光L（其正常工作时两端电压为2.5V，电阻值约为10Ω）；
B．二节新的干电池串联；
C．电压表一个（量程为0～3V，0～15V，电阻为5KΩ）；
D．电流表一个（量程为0～0.6A，0～3A，电阻为5Ω）；
E．滑动变阻器R0（标有“10Ω 1A”）；
F．开关S一个,导线若干.则：
（1）如果使用上述器材来测量小灯泡的电阻，那么，当小灯泡正常工作时，该电路中的电流约为_____▲___A，因此，电流表的量程应选____▲____A。

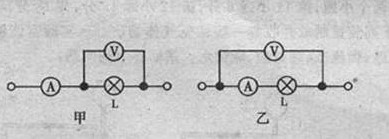

（2）由于电流表和电压表都有一定的电阻，严格来说将它们接入电路后，对电路都要产生一定的影响。那么，为了减少误差，在甲、乙所示的电路图（未画完）中，最好选___▲_____（选填“甲”或“乙”）。
（3）根据以上选择的电路图，在丙图中用铅笔画线代替导线进行连线，使之成为能比较精确地测量出小灯泡电阻的电路（其中，部分导线已连接）。（4）连接电路时，开关应 ▲ ；闭合开关前，滑动变阻器的滑片应置于最 ▲ 端(选填“左”或“右”)。
（5）移动滑动变阻器滑片,使小灯泡正常工作，电流表示数如图所示，则该小灯泡正常工作时的电阻为 ▲ Ω.
（6）现要使电流表的示数变为0.16 A，滑动变阻器滑片应向 ▲ 端移动(选填“左”或 “右”)．
（7）若实验中所用器材良好，但某同学在实验中发现灯不亮，电流表的指针几乎不动，而电压表的示数较大，则电路中发生故障的原因是 ▲ ．
-
难度：
使用次数：73
入库时间：2013-01-02
如图所示的电路，电阻R1的阻值为40欧，R2的阻值为60欧。电键S闭合时，电流表A的示数为0.3安，求：
（1）电源电压U。
（2）通过R2的电流I2。
、
-
难度：
使用次数：2126
入库时间：2013-01-02
为参加全国青少年创新大赛，小强运用电学知识设计了一个电子身高测量仪，如图所示，其中，电源电压恒为6V，定值电阻R0=5Ω； R是一只固定着的、竖直放置的硬电阻棒，总长为30cm，总电阻为15Ω，其接入电路的电阻与接入电路的棒长成正比；金属棒cd和MP（右端P是滑片）与电路接触良好，电阻不计。
（1） 定值电阻R0在电路中的作用是_______▲______。
（2） 当滑片P分别在a，b两点时，电流表和电压表的示数分别为多少？
（3） 小强和小明分别用该测量仪测量时，电流表的示数分别为0.5A和0.6A，已知小强的身高为170cm，则小明的身高为多少？
