难度：
使用次数：152
入库时间：2013-01-02半导体制冷技术是用于电脑元件散热的前沿科技．其原理是珀尔贴效应．如图所示是半导体制冷的原理图．把N型半导体元件和P型半导体元件串联，接上直流电源后，半导体材料的两端会产生温度差，在电流方向是N→P的地方吸热，而在电流方向是P→N的地方放热．则靠近电脑发热体(CPU)的是__▲____(填“A”或“B”)陶瓷片．该散热元件中的电源__▲__(填“可以”或“不可以”)直接用交流电源．
-
难度：
使用次数：150
入库时间：2013-01-02
电阻触摸屏在笔记本电脑及手机等设备上已普遍使用，当手指在触摸屏表面施以一定的压力时，触摸屏通过分别识别触摸点的水平与竖直位置，从而确定触摸的位置．以竖直方向为例，触摸屏相当于一根电阻丝，触摸时，触摸点P将电阻丝分为上下两部分，设上部分电阻为R1，下部分电阻为R2，结构可等效为如右图所示电路，电源电压不变．当触摸点在竖直方向移动时，若测得R2两端电压增大，则可知R2阻值 ▲ ，触摸点P到屏下端的距离 ▲ （选填“增大”、“减小”或“不变”）。
-
难度：
使用次数：977
入库时间：2013-01-02
(1) 如图所示，试在两个虚线框内，选填“电源”和“开关”的符号，并满足当开关都闭合时两灯组成并联电路。
(2) 在下图甲所示电路中的○内填上适当的电表符号，使电阻R1与R2并联。
-
难度：
使用次数：131
入库时间：2013-01-02

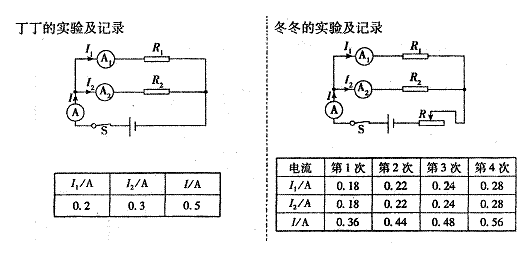

丁丁和冬冬同学分别设计了“探究并联电路中电流关系”的实验，他们的实验电路图及数据记录如下所示.
(1)根据他们的实验数据可以得到：
并联电路中的总电流 ▲ 各支路电流之和．(填“大于”、“小于”或“等于”)
(2)对比丁丁和冬冬两位同学的实验及数据，请分析冬冬的实验的优点和不足之处?
优点： ▲
不足： ▲
-
难度：
使用次数：66
入库时间：2013-01-02
某物理兴趣小组的同学为探究导体电阻与导体长度和横截面积之间的定量关系，设计了如图甲所示的电路．实验时他们将所选的两种金属丝接入电路１和２的位置，通过比较电压表的示数来比较电阻丝的大小．现有几根康铜合金丝和镍铬合金丝，其规格如下表所示：
编号
材料
长度(m)
横截面积（mm2）
A
镍铬合金
0.3
0.5
B
镍铬合金
0.6
0.5
C
镍铬合金
0.3
1.0
D
康铜丝
0.3
0.5
E
康铜丝
0.3
1.0
F
康铜丝
0.8
0.8
（1）在探究导体电阻与导体长度之间的定量关系时，他们将编号为 ▲ 两根金属丝对应接入电路１和２的位置，当发现电压表示数U1:U2接近 ▲ 时，可以初步判定：在导体的材料和横截面积相同的条件下，导体的电阻与其长度成正比．
（2）在探究过程中，如果将编号为A和C两根金属丝接入电路１和２的位置，则他们想探究的是导体电阻与 ▲ 之间的定量关系．
（3）在“交流与合作”时，有位同学提出：用如图乙所示的电路，将所选的金属丝分别接入电路M、N之间，读出电流，然后利用电流跟电阻之间的反比关系，也能探究导体电阻与导体长度和横截面积之间的定量关系．你认为他的实验方法合理吗？请说明理由． ▲ 、 ▲
