难度：
使用次数：183

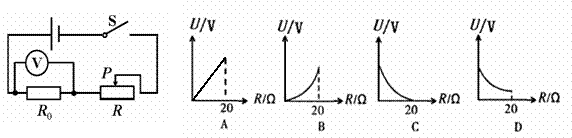

入库时间：2013-01-02如图所示电路，电源电压不变，滑动变阻器上标有“20Ω 2A”字样．开关闭合后，以下四个图线中，能正确表示R0两端的电压U与滑动变阻器连入电路的电阻R关系的是
-
难度：
使用次数：71
入库时间：2013-01-02
小丽设计了如图所示的简易电子距离测量仪，R是一根粗细均匀的电阻丝，其每厘米长的电阻为0.5 Ω，电路各部分均接触良好。物体M只能在导轨上做直线运动，并带动与之相连的金属滑片P移动，电压表示数可反映物体M移动的距离。开始测量前，将金属滑片P置于电阻丝中点，此时电压表和电流表示数分别为1.5 V和0.2 A。由此可知
A. 电阻丝的总电阻为7.5 Ω
B. 当电压表示数为2 V时，物体M向右移动了5 cm
C. 当电压表示数为1 V时，物体M向左移动了5 cm
D. 若开始测量前，将金属滑片P置于电阻丝某端点，可测量的最大距离30 cm.
-
难度：
使用次数：79
入库时间：2013-01-02
我们在考试时许多学科要用到2B铅笔填涂机读卡，电脑可以直接读取机读卡上的答案，是因为2B铅笔中的石墨是___▲__(选填“导体”或“绝缘体”)，若使用了不合格的2B铅笔，由于铅笔芯的导电性变__▲___ (选填“强”或“弱”)，这样可能使电脑无法识别。
-
难度：
使用次数：181
入库时间：2013-01-02
如图所示，为判断不同导体电阻的大小，可将它们分别接到A、B之间，闭合开关，通过观察、比较_▲__进行判断。若两个导体的电阻差异不大，则可以再用___▲______表接入电路作判断，电表示数大表示导体电阻___▲_____。
-
难度：
使用次数：206
入库时间：2013-01-02
如图所示，若闭合开关S，电路将 ▲ 路（选填“开”、“短”或“通”）。若要使电路中的两灯L1和L2串联，则应拆除一根导线▲ （选填“a”、“b”或“c”）。若要使电路中的两灯L1和L2并联，则改变一根导线▲ （选填“a”、“b”或“c”）的接法即可。
