难度：
使用次数：174

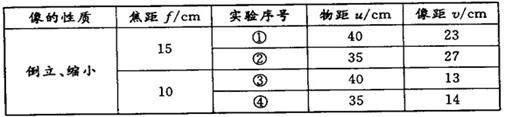

入库时间：2013-01-02小明和小华一起探究“凸透镜成像的规律”，他们分别用f1＝l5cm和f2＝10cm的凸透镜做实验，下表是他们记录的部分数据
由这部分数据可初步发现
(1)若以“透镜的焦距为单位”进行比较，在成倒立、缩小的像时：物距(u)与焦距(f)的关系是_____▲ ______；像距（v）与焦距（f）的关系是___▲ ______。
(2)成倒立、缩小实像时：物距减小，像距_▲_；若物距相同，焦距越大，像距_▲__。
-
难度：
使用次数：403
入库时间：2013-01-02

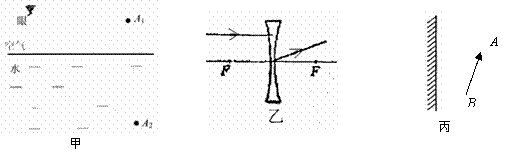

按要求完成下列光路图.
（1）如图甲所示水面上方有一发光点A1，水中另有一发光点A2
人在空气中看到A2在水中的位置就是A1在水中的像的位置。画出：A1发出的光经水面反射进入人眼的光路图；A2发出的光进入人眼的光路图。
（2）请在图乙中画出入射光线或折射光线。
（3）如图丙所示，平面镜前有一线状发光物体AB，请作出AB在平面镜中所成的像。
-
难度：
使用次数：76
入库时间：2013-01-02

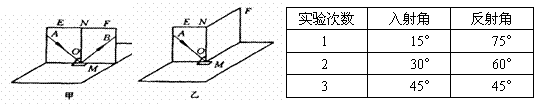

在“探究光的反射规律”的实验中，如图所示，平面镜M放在平板上，E、F是两块粘接起来的硬纸板，可绕垂直镜面的接缝ON转动．
（1）如图甲，当E、F在同一平面上时，让入射光线AO沿纸板E射向镜面，在F上可看到反射光线OB，测出入射角和反射角的大小；改变入射光线的方向，再观测几组入射角和反射角，这样做的目的是为了比较 ▲ ．
（2）如图乙，以法线ON为轴线，把纸板F向后缓慢旋转，这样做的目的是为了： ▲ ．
（3）小明在实验时，选择入射角分别为15o、30o、45o的三条光线进行实验，结果得到了不同的数据（见表格）．经检查，三次实验中各角度的测量值都是准确的，但总结的规律却与反射定律相违背．你认为其中的原因应该是 ▲ ．
-
难度：
使用次数：113
入库时间：2013-01-02
如图甲所示，是“探究物质的熔化规律”的实验装置．实验时先将固体物质和温度计分别放入试管内，再放入大烧杯的水中，观察固体的熔化过程．
（1）试管内物质在熔化过程中，某时刻温度如图乙所示，读数方法正确的是__ ▲ __（选填“A”、“B”或“C”），示数为___▲___℃，某同学根据实验记录的数据描绘出该物质的温度随时间变化的图像（如图丙ABCDE），则可知该物质是__ ▲ _____（选填“晶体”或“非晶体”）．
（2）在该物质熔化过程中，如果将试管从烧杯中拿出来，该物质将停止熔化．将试管放回烧杯后，该物质又继续熔化．说明固体熔化时需要 ▲ （选填“吸收”或“放出”）热量．
（3）根据描绘的图线，该物质在第5min时处于 ▲ 态，该物质的熔点为 ▲ ℃，仔细观察图像发现，该物质熔化前（AB段）升温比熔化后（CD段）升温 ▲ （选填“快”或“慢”）．
（4）图像中DE段是 ▲ 过程．
-
难度：
使用次数：159
入库时间：2013-01-02
右图是英国物理学家牛顿曾经做过的光的色散实验．实验中将一束太阳光投射到玻璃三棱镜上，在棱镜后侧光屏上的AB范围内可以观察到不同颜色的光，则：
(1)实验中，将温度计放到AB范围A处的外侧，会看到 ▲ ；B处应该是 ▲ 光．
(2)从实验看出，光线经过三棱镜后是向它的 ▲ 偏折（填“顶角”或“底边”）．这一规律可以用来类比说明凸透镜对光的 ▲ 作用和凹透镜对光的 ▲ 作用．
(3)如右图所示，如果分别用红光和蓝光以平行于主轴的方向照射凸透镜，之后它们的光路会略有差异，图中通过b点的光线是 ▲ 光（填“红”或“蓝”）．
