难度：
使用次数：137
入库时间：2013-01-02如图所示电路，电源电压为6V，当S闭合时，电压表的读数如图乙所示，则L1两端的电压为 V，L2两端的电压为 V．
-
难度：
使用次数：228
入库时间：2013-01-02
电阻触摸屏在笔记本电脑及手机等设备上已普遍使用，当手指在触摸屏表面施以一定的压力时，触摸屏通过分别识别触摸点的水平与竖直位置，从而确定触摸的位置．
(1)其工作原理利用了在材料、横截面积一定时，导体的长度越长，导体电阻就越 的规律．
(2)以竖直方向为例，触摸屏相当于一根电阻丝，触摸时，触摸点P将电阻丝分为上下两部分，设上部分电阻为R1，下部分电阻为R2，结构可等效为如图所示电路，电源电压不变，当触摸点在竖直方向移动时，若测得R2两端电压增大，则可知R2阻值 ，触摸点P到屏下端的距离 （选填“增大”、“减小”或“不变”）．
-
难度：
使用次数：169
入库时间：2013-01-02
如图所示为家庭电路中常用的两种墙壁开关，其按钮可绕面板内某轴转动．根据你的生活经验，你认为 较易损坏，这是因为按动这种开关的 较小，按动需要的力较大．
-
难度：
使用次数：117
入库时间：2013-01-02
汽车在转弯前，要打开转向灯，司机需拨动一下方向盘旁的一根杆，这根杆的作用相当于电路中的 ；位于同侧的前后两个转向灯会同时闪亮，但前转向灯坏了时后转向灯还能亮，这说明位于汽车同侧的前后两个转向灯的连接方式为 ．
-
难度：
使用次数：129
入库时间：2013-01-02
按要求完成作图：

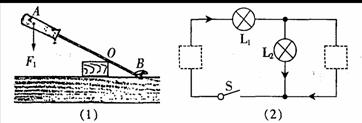

(1)如图(1)为用螺丝刀撬图钉的示意图，请在图中画出动力F1的力臂l1和阻力F2的示意图．
(2)根据图(2)中标出的电流方向，从电流表、电压表和电源三个元件的符号中选出两个元件符号，分别填进电路的空缺处，填进后要求灯泡L1和L2串联，且都能发光．
（3） 人站在地面用图3中的装置将重物提起来，请在图上画出最合适的绳子绕法．
（4） 在图4中，补上适当的导线，使两灯并联，电流表测干路中的电流．
