难度：
使用次数：130
入库时间：2009-03-13小明家的插座由于使用次数过多，造成与插头接触不良，使接触处电阻变大。在使用这个插座时，小明发现插头处很热，而与插头相连的导线却不怎么热。他的猜想是：在这种情况下，电阻越大，电流产生的热量越多。为了验证自己的猜想，他从实验室找来一段阻值较大的电阻丝R1、一段阻值较小的电阻丝R2、相同的烧瓶和温度计各两个、足够多的煤油、新干电池和导线若干，进行了实验。

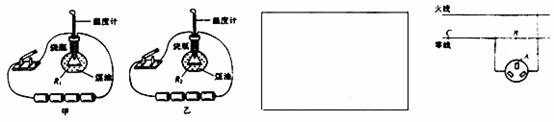

图1 图2
（1）他在两个烧瓶中装入质量和初温都相同的煤油，按图1甲和乙组成两个电路，保证通电时间相同，通过观察 来比较电流产生热量的大小。
（2）他发现电流通过R2产生的热量多，这与他的猜想不一致，原因是 。
（3）（利用以上器材，改进实验电路，可以验证小明的猜想。请你在上面方框中画出改进后的电路图。
（4）小明买来新的三孔插座，在更换插座时，他发现自己家的老式楼房里没有安装地线。小明认为，零线在户外就已经和大地相连，把图2中A孔与B点连接起来，就可以将A孔接地了。如果按小明的说法连接，当C点出现断路时，将带有金属外壳的用电器接入插座后，带来的安拿隐患是 。（只有一个选项正确，将正确选项的序号填在横线上）
A．用电器开关闭合时，外壳会带电，人接触外壳易触电
B．用电器开关闭合时，会短路，造成电流过大，引起火灾
C．无论用电器开关是否闭合，外壳都会带电，人接触外壳易触电
D．用电器外壳无法接地，当用电器绝缘部分破损或潮湿时，外壳才带电，人接触外壳易触电
-
难度：
使用次数：169
入库时间：2009-03-13
小明利用家用煤气灶烧水，把质量为2kg、15℃的水烧开（在标准大气压下），烧水前后煤气表的示数分别如图甲、乙所示。（C水=4.2 ×103J／（kg・℃））
（1）煤气的用量是多少立方米？如果煤气的密度为0.6kg／m3，烧水时消耗煤气多少千克？
（2）在此过程中水需要吸收多少热量？
（3）用额定功率是800W的电热器烧开同样的水，若电能全部转化为热能，并且80%被水吸收，则通电时间是多少?
-
难度：
使用次数：191
入库时间：2009-03-13
电动自行车与普通自行车相比多了一个蓄电池和一个电动机装置。
（下表是某电动自行车的铭牌）。
自重／N
200
充一次电储存的电能／（kW・h）
0.36
最大载重／N
800
充电电压／V
36
最高时速／（km・h-1）
36
充电时间／h
10
（1）如充电时其他能量损失忽略不计，则供给蓄电池的电流是多少？
（2）如果体重为600N的人使用这辆车，以车速为5m／s做匀速直线运动行驶时阻力为车和人总重的0.03倍，求其电动机的输出功率。
（3）从环保的角度考虑，电动自行车与摩托车相比有哪些优点?
