难度：
使用次数：68
入库时间：2012-12-31（1）如图8所示，一束光线垂直射到玻璃砖的一个面．作出这束光线进入玻璃砖内的径迹和从斜面离开玻璃砖后的大致径迹．要求在斜面处标出法线．
（2）完成如图9所示透镜的光路图。
（3）完成图10光路并标出反射角的度数。
图8
-
难度：
使用次数：341
入库时间：2012-12-31
（1）画出图11中从A点出发，经平面镜反射后经过B的光线。
（2）根据平面镜成像特点，在图12中画出物体ABC在平面镜中成的像。
（3）图13中，试画出光线AO的反射光线和折射光线的大致方向。
图13
-
难度：
使用次数：101
入库时间：2012-12-31
在学习吉他演奏的过程中，小雨发现琴弦发出声音的音调高低是受各种因素影响的，他决定对此进行探究．经过与同学们讨论，提出了以下猜想：
猜想一：琴弦发出声音的音调高低，可能与琴弦的横截面积有关；
猜想二：琴弦发出声音的音调高低，可能与琴弦的长短有关；
猜想三：琴弦发出声音的音调高低，可能与琴弦的材料有关．
为了验证这些猜想，他们找来了一些琴弦，其规格分别如下表
（1）为验证猜想一，可选编号为 _、_ 、 __的琴弦进行研究．
（2）为验证猜想二，应选编号为 __、 __、 _的琴弦进行实验．
（3）为
编号
材料
长度/cm
横截面积
/mm2
A
铜
60
0.76
B
铜
60
0.89
C
铜
60
1.02
D
铜
80
0.76
E
铜
60
1.02
F
铜
100
0.76
G
钢
80
H
尼龙
80
0.76
I
尼龙
100
1.02
了验证猜想三，请你在表中填上该琴弦的横截面
积．
-
难度：
使用次数：287
入库时间：2012-12-31

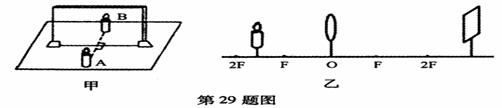

如图所示：甲、乙分别是“探究平面镜成像特点”和“探究凸透镜成像规律”的实验装置。
(1)在“探究平面镜成像特点”的实验中，拿一支没有点燃的与A完全相同的蜡烛B竖立在玻璃板后面移动，直到看上去它跟前面那支蜡烛A的像完全重合。这样操作的目的是 ，同时也证明了像与物体的大小 。
(2)在“探究凸透镜成像规律”的实验中，保持凸透镜位置不动，将蜡烛从远处逐渐向透镜的焦点靠近时，要想在光屏上得到清晰的烛焰的像，光屏应向 (填“靠近”或“远离”)凸透镜的方向移动，所成像的大小将 (填“变大“变小”或“不变”)。
(3)当蜡烛移到图乙所示位置时，光屏上出现清晰的烛焰的像，请你比较甲
、乙两图中平面镜与凸透镜所成的像的不同点：① _____________ ；② ______________________ 。
-
难度：
使用次数：89
入库时间：2012-12-31
“一滴水珠可能引发一场火灾”，这是危言耸听还是真知灼见？请从光学的角度谈谈你对这句话的见解。
