难度：
使用次数：729

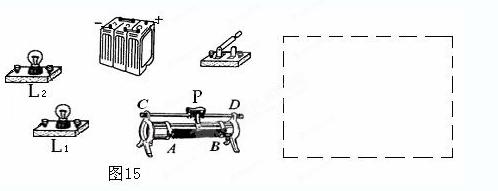

入库时间：2012-12-30如图15所示，要用滑动变阻器来调节灯泡L1的亮度，并且当滑片P向左移动时，灯泡L1变亮，要求L1与L2互不影响，请将元件连成电路。并且画出电路图。
-
难度：
使用次数：181
入库时间：2012-12-30
如图所示伏安法测量未知电阻Rx的实验。
（l）请用笔画线代替导线完成实物连接，根据实物在框内画出电路图。
（2）在闭合开关前，应将滑动变阻器滑片Ｐ滑到_____端（根据上面实物图选填左或右作答）。
（3）在某次实验时，电流表和电压表示数如图所示，其电流表示数为_______A，电压表示数为_____V , 则该电阻的阻值为______Ω。
（4）小刚连接完最后一根导线后就发现两个表的指针发生偏转，并且指针总在晃动，造成上述现象的原因分别是________________ __、 __________。
（5）小彤同学实验时不小心将电压表损坏了、现在实验室有：电流表、滑动变阻器(阻值0～R0)、导线若干、未知电阻Rx。请设计实验完成测量未知电阻Rx的实验。经讨论后同学们达成共识，设计的电路如下图，以下是他们的实验操作步骤：
①按电路图连接好实物电路。
② 。
③ 。
未知电阻Rx的数学表达式：
Rx= 。
-
难度：
使用次数：162
入库时间：2012-12-30
为了探究导体的电阻与哪些因素有关，刘燕研究学习小组每次需要挑选两根合适的导线，请根据下表回答问题：
导线代号
A
B
C
D
E
F
G
长度/m
1.0
0.5
1.5
1.0
1.2
1.5
0.5
横截面积/mm2
3.2
0.8
1.2
0.1
1.2
1.2
1.2
材料
锰铜
钨
镍铬
锰铜
钨
锰铜
镍铬
①为了研究电阻与导体材料是否有关，应选用的两根导线是 。（填序号）
②为了研究电阻与导体长度是否有关，应选用的两根导线是 。（填序号）
③为了研究电阻与导体横截面积是否有关，应选用的两根导线是 。（填序号）
-
难度：
使用次数：180
入库时间：2012-12-30
实验探究： 电流大小与那些因素有关。
（1）猜想与假设。
①既然电压是产生 的原因，那么升高电压，电流会不会也跟着增大呢？
②既然电阻对 有阻碍作用，那么增大导体的电阻，通过导体的电流会不会减小呢？
（2）制定计划与设计实验。

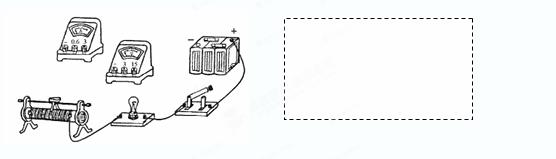

由于电流可能受电压，电阻等多种因素的影响，所以应当采用“控制 ”，分别研究电流大小与电压和电阻的关系。根据图14 实验的器材，设计电路图，用笔代导线连成实验电路。
电路图：
（3）进行实验与收集证据
连接电路时开关应 ，闭合开关前，滑动变阻器的滑片P应置于 端。（根据上面实物图选填C或D作答）。
①保持定值电阻两端的电压不变，选用不同的定值电阻时，分别测出电流值。把收集到的数据整理后，填写在表一中：
②保持电路中的电阻不变，改变电阻两端的电压时，分别测出电流值。把收集到的数据整理后，填写在表二中：
表一
表二 电压U(V)
4.5
电阻R(Ω)
5
10
15
电流I(A)
0.9
0.45
0.3
电阻R(Ω)
10
电压U(V)
1.5
3
4.5
电流I(A)
0.15
0.3
0.45
（4）分析与论证
①分析表一数据，可得结论：电压一定时，电流跟_______________ ；
②分析表二数据，可得结论：电阻一定时，电流跟_______________。
③综合以上结论，可得结论___ _____________。
（5）评估与交流
某
同学通过实验研究电流跟电压、电阻三者之间的关系，得到了下列表格中所示的一组实验数据：导体两端电压U(V)
导体电阻R(Ω)
通过导体的电流I(A)
4
0.4
4
5
0.8
2
5
0.5
表中空白处的一个数据是忘记记录的，这个数据应当是______，另外有一个数据测量得不准确，这个不准确的数据是_______。
-
难度：
使用次数：184
入库时间：2012-12-30
某物理兴趣小组为了探究地球表面水吸收太阳能的本领，做了如下实验：用一脸盆装6kg的水，水的表面积为0.1m2，经过太阳光垂直照射15min，水温升高了5℃。问：
（1）实验时6kg的水15min内吸收了多少热量？
（2）平均每分钟1m2水面吸收的热量是多少？
（3）若用加热的方式使同质量的水升高相同的温度，至少需要燃烧多少m3的液化气？
（假设液化气燃烧放出的热量全部被水吸收，液化气的热值是5.0×107J/ m3）
