难度：
使用次数：431
入库时间：2012-12-28如图所示的元件，按下列要求连接电路（连线不得交叉）：
（1）L1和L2并联；
（2）电压表测总电压；
（3）电流表测L1的电流（L1的电流约为0.3A）；
（4）开关控制整个电路。
-
难度：
使用次数：59
入库时间：2012-12-28
小聪在“探究晶体的熔化规律”实验中，所用装置如图所示。下表为他记录的实验数据，请根据装置图和表中数据回答下列问题：
时间/min
0
1
2
3
4
5
6
7
温度/℃
-4
-2
0
0
0
0
1
2
(1)实验时，将装有晶体的试管放人盛有水的烧杯中加热，试管在水中的深度要适当。其中
“适当”的含义是： 和 。(2)该晶体的熔点是 ℃。
(3)小聪从数据中还发现：该物质在开始2min比最后2min升温快，这是由于它在固态时的吸热能力比液态时的吸热能力 (选填“强”或“弱”)造成的。
-
难度：
使用次数：165
入库时间：2012-12-28
在“探究通过导体的电流跟导体两端电压关系”的实验中：
（1）请在图13的方框中画出实验电路图；
（2）在你确定的实验方案中，是通过改变 来改变导
体两端电压的；（3）下表
是某同学选择电阻R乙进行实验的数据记录表格，请根据实验数据在图14的坐标图上描点画出通过电阻R乙的电流随电压变化的图像（乙）[坐标图上已经画出的是电阻R甲的I—U图像（甲）]；次数
电阻
电压U/V
电流I/A
1
R乙
1
0.2
2
2
0.4
3
3
0.6
(4)通过分析比较可以知道,两电阻的大小关系为R甲 R乙(选填 “＞” “＜” “＝”);
(5)若电阻R乙两端的电压为4.5V时,通过它的电流是 A。
图13
图14
-
难度：
使用次数：133
入库时间：2012-12-28
在“用电压表和电流表测电阻”的实验中：

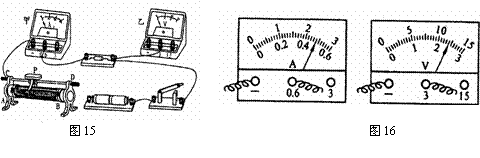

（1）图15是某同学还没有连接完整的实物电路，请你在图中补画缺少的二根导线，使之成为正确的测量电路。（不能更动原有的接线，且导线不得交叉）。
（2）在连接实物电路过程中开关必须 。
（3）图16中电流表的示数为 A，电压
表的示数为 V，由此可知被测电阻的阻值为 Ω。（4）在本实验中滑动变阻器的作用是： 和 。
-
难度：
使用次数：180
入库时间：2012-12-28
太阳能具有清洁无污染、可再生等优点，是最有开发前景的新能源之一。小明家新安装了一台能装500kg水的太阳能热水器，加满水后，经过4h阳光的照射，水温由原来的20℃升高到40℃．则：
（1） 在这4 h内水吸收了多少热量?
（2） 若这些热量由效率为20％的火炉燃烧焦炭来提供，则需要燃烧多少焦炭?
[水的比热容C水=4.2×103J／(kg·℃)、焦炭的热值q=3.0×107J／kg]
