难度：
使用次数：191

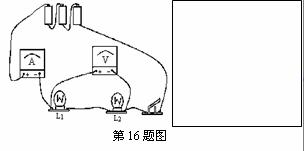

入库时间：2012-12-20如图是一个电学实验的实物连线图，请在右边方框内画出它的电路图
-
难度：
使用次数：70
入库时间：2012-12-20
小芳在做测量灯泡

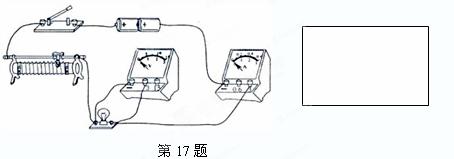

电阻实验时，所连的实物如下图所示，请你检查图中的连线是否有错，若有错处，在答题卷图中改正（
在错误的连线上打“×”，改正的连线在图中画线表示，连线不要交叉）并在答题卷方框内画出正确的电路图．
-
难度：
使用次数：56
入库时间：2012-12-20
在“探究导体的电阻跟哪些因素有关”的实验中。
(1) 小明的猜想是①电阻可能与导体的材料有关；
小亮的猜想是：②电阻
可能与导体的温度有关；小敏的猜想是：③电阻可能与导体的长度有关；
根据你掌握的电学知识，你认为：④电阻还与 有关。

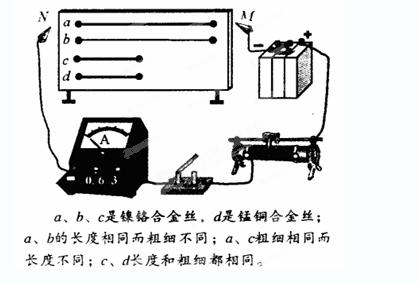

(2)图是三位同学为上述探究活动准备的实验器材，他们已经完成了
部分实物
的连接。若电阻受温度的影响可以忽略，
要探究猜想①，应该控制 不变；要探究猜想③，应该选用导线__
__和导线____（填导线的代号字母）进行对比实验。
-
难度：
使用次数：218
入库时间：2012-12-20

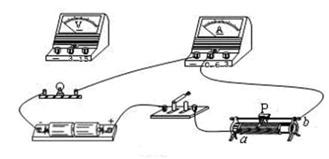

小明同学利用电压表和电流表测量小灯泡的电阻值（已知小灯泡的额定电压为2.5V)，实验电路图如图左所示。
（1）按左图所示的电路图，将右图中的电压表正确连入电路（用笔画线代替导线）
（2）开关闭合前，滑片P应移到 （填"a"或“b”）端；实验中，当滑片P移到某
一位置时，电流表A和电压表V示数如图所示，则此时小灯泡的阻值为 Ω。（3）小明在实验时，小灯泡突然熄灭，检查发现A的示数为零，V的
示数接近电源电压，请你帮小明分析电路的故障可能是： 。
-
难度：
使用次数：183
入库时间：2012-12-20
小张、小李和小王三位同学各自进行“测定小灯泡电功率”的实验。实验中使用的小灯标有“2.5V”字样，滑动变阻器标有“20Ω 2A”字样，电源电压为6伏且不变。
①小张连接的电路如图15所示，图中尚有一
根导线未连接，请用笔线代替导线在图中正确连接。（用2B铅笔在答题纸的相应位置连线）②小李正确连接电路，闭合电键，移动变阻器的滑片，电压表的示数＿＿＿＿（选填“变大”或“变小”）； 当变阻器的滑片恰好在中点上（即它接入电路的电阻为10欧），小灯正常发光，小灯的额定功率为＿＿＿＿瓦。
③小王正确连接电路，闭合电键，移动变阻器的滑片，小灯始终不亮
。小王在查找电路故障时发现，电流表示数为0电压表示数为6伏。若电路中只有一处故障且只发生在小灯或滑动变阻器上，电路故障是＿＿＿＿＿。
