难度：
使用次数：86
入库时间：2012-12-19如图13，一轻质杠杆在动力F的作用下在图示位置静止，请你在图中画出动力F的力臂和阻力F2。
-
难度：
使用次数：149
入库时间：2012-12-19
小明发现在教室前面的两盏电灯是由一个开关控制的，请你在下面的方框中画出符合这种情况的电路图
-
难度：
使用次数：425
入库时间：2012-12-19

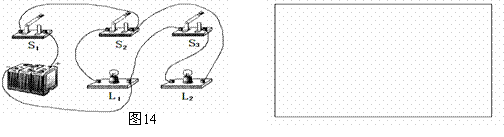

画出图14所示的实物图的电路图。
-
难度：
使用次数：104
入库时间：2012-12-19
如图15所示，滑轮组提起重630N的货物，绳子的自由端拉力F=300N，重物以0.2m/s的速度匀
速上升，不考虑绳重和摩擦，求：（1）此时滑轮组的机械效率 （2）拉力做功功率
（3）当所提货物重力为930N时，绳端的拉力为多大？此时滑轮组的机械效率是多大？
-
难度：
使用次数：657
入库时间：2012-12-19
以前我校食堂使用锅炉燃烧优质煤为学生宿舍提供热水，成本高、污染重。今年暑假，学校领导对这种供水方式进行了改进，筹集资金购买了100台太阳能热水器，将它们安装在阳光充足的宿舍楼楼顶上。其铭牌上的部分参数如下表所示。
(1)热水器上满水后，水的质量为多少？
(2)资料显示泰州地区(晴天)平均每平方米的面积上，每小时接收的太阳能约为2.1×106J。若这些热水器上满水，每天日照时间按8h计算，则每台热水器一天中接收的太阳能(E)约为多少？水吸收的热量为多少？所吸收的热量可使水温升高多少?
(3)若这100台热水器一天中接收的太阳能，由燃烧优质煤(热值q＝3.4×107J／kg)来获得，
则至少需要完全燃烧多少千克优质煤?（保留一位小数）
