难度：
使用次数：203

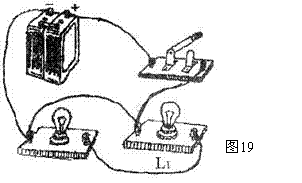

入库时间：2012-12-12图19中为一个同学所要连接的是
的串联电路。①但他连接错了，按他现在的连接，这个电路属于 电路（填“串联”、“开路”、“短路”）；
②请你给予改正（就在图上改，只能改动一条导线，在错的导线上打“×”）
-
难度：
使用次数：154
入库时间：2012-12-12
右表是做探究“电阻大小与哪些因素有关”实验所用到的导线情况及测出通过导体的电流。（温度一定）
（1）选择A、B导体进行实验，得出的结论是：导体代号
A
B
C
D
长度1m
1.0
1.0
0.5
1.0
横截面积／mm2
1.2
0.6
1.2
0.6
材料
镍铬
镍铬
镍铬
铁
电流／A
1.4
0.7
2.8
4.2
电压／V
3
3
3
3
（2）为了探究导体电阻与材料的关系应选择 导体（填导体代号）进行实验。
（3）本实验采用的探究方法是： 。
-
难度：
使用次数：109
入库时间：2012-12-12
图20中是探究电流跟电压，电阻之间关系的电路。
（1）请根据图中电路图连接各元件。
（2）在连接电路时，开关应 ；而闭合开关前，滑动变阻器的滑片应位于 端。（填左、右）（根据你的连接）
（3）表中是“探究电流与电阻关系”的实验数据
①所得的结论是：
②滑动变阻器在这个实验中的作用是
实验
次序
电压
电阻
电流
1
3
5
0．6
2
3
10
0．3
3
3
15
0．2
-
难度：
使用次数：71
入库时间：2012-12-12
图21是一个电流表的刻度盘。若指针指在①所示的位置，读数是 A；若实验中指针在②所示的位置，这是因为 ；若实验中指针指在③所示的位置，这是因为 。
-
难度：
使用次数：88
入库时间：2012-12-12

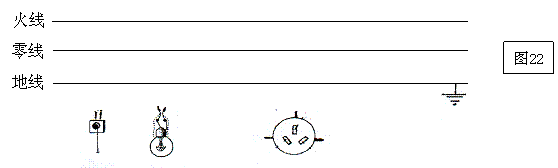

请把图（22）中螺口电灯、开关、三孔插座接到家庭电路中
