难度：
使用次数：389
入库时间：2012-12-10如图18是小红同学连接的实物电路。请你在右边的方框内画出相应的电路图。
电路图
．
图18
-
难度：
使用次数：130
入库时间：2012-12-10

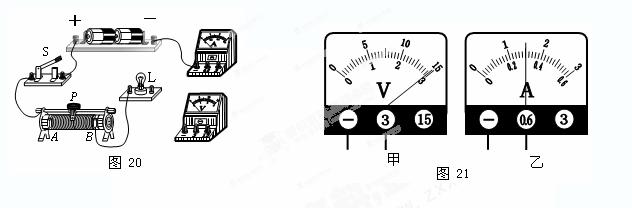

用伏安法测标有“2.5V”的字样小灯泡L的电阻。
⑴实验原理是________________
______。⑵在右侧方框内画出实验电路图。
⑶图19为小叶尚未完成的实物图。请将电压表接入电路。
⑷在开关闭合前，图20中滑动变阻器的滑片应图19
置于_______端（填“A”或“B”）。⑸开关S闭合后，发现灯泡L不发光，电流表指针不偏转，电压表的示数如图19甲所示。若电路只有一处故障，则产生此现象的原因可能是下列情况中的 。（选填序号）
A．滑动变阻器断路 B．电流表断路 C．灯泡L
断路 D．灯泡L短路（6）排除故障后，闭合开关S，发现电压表和电流表的示数都比较小，灯泡L不发光。这时应该进行的操作是 ，使电压表 ，灯泡L正常发光。此时，电流表的示数如图19乙所示，测出其正常工作时的电阻为 W（保留一位小数）。
-
难度：
使用次数：464
入库时间：2012-12-10
小伟连接两灯并联电路的情况如图22所示。当他“试触”时，发现电
压表的指针不动、电流表的指针很快向右偏转，两灯都不发光。小敏指出他在电路连接中有错误。若闭合开关S，可能造成的后果是 ；现在请你只改接图22电路中的一根导线，使电路连接完全正确。（在错接的导线上画×，然后画出正确的接线位置）
-
难度：
使用次数：186
入库时间：2012-12-10
下表是小华同学在探究“通过导体的电流与导体两端电压之间的关系”时记录的实验数据。请对表格中数据进行分析，归纳出当电阻R= W 时，通过导体的电流与导体两端电压的关系式为 。
R/Ω
5
5
5
5
5
5
U/V
2
4
6
8
10
12
I/A
0.4
0.8
1.2
1.6
2.0
2.4
-
难度：
使用次数：68
入库时间：2012-12-10
实验室有如下器材：满足实验要求的电源一个、电压表一块、阻值分别为1W～15W的已知定值电阻多个、开关一个和导线若干。小明想利用其中的大部分器材，设计一个实验证明：“当通过电阻的电流保持不变时，电阻两端的电压与该电阻的阻值成正比”。请你根据上述要求帮助小明：⑴画出实验电路图；⑵写出实验步骤；⑶设计出实验数据记录表。
