难度：
使用次数：127
入库时间：2012-12-03某
中学物理兴趣小组同学们设计了一个测量小灯泡电流的实验，并完成下列实验步骤:A．画出电路图，并按照电路图连接实物
B．记录数据，整理器材
C．合上开关试触，发现电流表的指针偏转较小
D．电流表量程选“(0～3)A”接入电路
E．电流表量程选“(0～0.6)A”接入电路
（1）请将上述实验步骤按正确的顺序排列：______________.
（2）据图甲可知，小灯泡中的电流为_________A。
（3）用笔画线代替导线将图乙中的实物连接好。
（4）在测并联电路的电流时，若先在图丙中的A处测电路中的电流是0.5A，然后在B 处测得的电流是0.3A，则在C处测得的电流应为________A。
-
难度：
使用次数：106
入库时间：2012-12-03

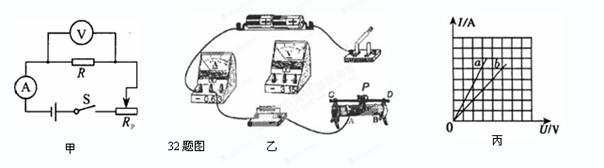

在探究“电阻、电流、电压的关系”的实验中，
（1）请你用笔画线代替导线，根据甲电路图将图乙中的实物电路连接完整。要使电路中的电流增大，滑动变阻器的滑片应向_____（选填“A”或“B”）端移动。
（2）在探究过程中，使用滑动变阻器的目的是 和 。闭合开关前，滑动变阻器的滑片P应移至_____（选填“A”或“B”）端。某同学闭合开关后，发现无论如何移动变阻器的滑片P，电压表、电流表均有示数，但都不改变，原因可能是__________________。（写出一种即可）
（3）在研究电流与电阻的关系时，更换不同的定值电阻后，应调节 ，使定值电阻两端的电压 。
（4）图丙所示是根据测得数据作出的I-U图像，分析图像可知Ra______Rb（选填“>”、“=”或“<”）。
