如图4所示,AO为入射光线,ON为法线。请画出入射光线AO的反射光线。
![]() |
在探究“水的沸腾”的实验中,当水温升到90℃时,每隔1min记录一次温度计的示数,
直到水沸腾5min后停止读数,部分数据记录如下表:
时间/min | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
水的温度 /℃ | 90 | 92 | 94 | 98 | 98 | 98 | 98 | 98 |
(1)某次数据没有记录,当时温度计示数如图所示,请将漏填的数据填在表格内。
(2)根据表中实验数据,可知水的沸点是 ℃;由水的沸点,可判断出当时的大气压 (选填“高于”、“等于”或“低于”)1标准大
气压。

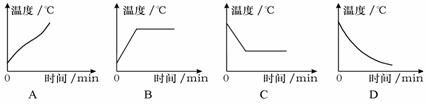

(3)在探究结束后,四位同学分别交
流展示了自己所绘制的水的温度和时间关系的曲线,如下图所示。其中能正确反映研究水沸腾过程中温度随时间变化关系的是( )
探究海波和石蜡熔化规律时,小明记录的实验数据如下表所示。请根据表中的实验数据解
答下列问题。
加热时间/min | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
海波温度/ | 42 | 44 | 46 | 48 | 48 | 48 | 48 | 48 | 51 | 54 | 57 |
石蜡温度/ ℃ | 42 | 43 | 44 | 46 | 47 | 48 | 49 | 51 | 52 | 54 | 56 |
(1)海波熔化过程中,吸收热量,温度 ,所以为晶体。(选填“升高”“降低”或“不变”)
(2)该晶体的熔点是 ℃。
(3)当该晶体的温度为42℃时,它处于______态。(选填“固”或“液”)
下图中物体A的长度是_________cm
根据入射光线和折射光线,在右图虚框中填上适当的透镜。
