难度：
使用次数：106

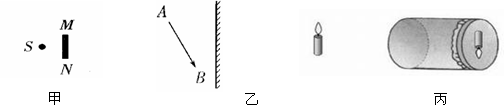

入库时间：2012-11-24如图甲所示，S为光源，MN为不透光的木板，作出木板右侧光线射不到的区域(用阴影表示)．
-
难度：
使用次数：123
入库时间：2012-11-24
在图乙中作出物体AB在平面镜中的像A′B′
-
难度：
使用次数：139
入库时间：2012-11-24
将点燃的蜡烛置于自制的小孔成像仪前，调节二者的位置，在屏上得到如丙图所示的蜡烛清晰倒立的像，请在图中确定成像仪上小孔O的位置(保留作图痕迹)。若将蜡烛靠近成像仪少许，蜡烛的像将 (选填“变大”、“变小”或“不变”)。
-
难度：
使用次数：127
入库时间：2012-11-24
2008年9月25日晚21:10，万众瞩目的“神舟七号”飞船在酒泉卫星发射中心升空。
（1）如图12甲，火箭刚发射时，高温火焰向下喷射到发射台的地面，很多固体遇到这样的高温将会__________；为了保护发射架，发射台下面有个大水池，发射时水池附近产生了大量“白气”，这是台下
倒流槽内的水在火箭喷出来的高温火焰下，先 成水蒸气，然后 成小水珠。(填物态变化名称)（2）为保证火箭安全，箭体上涂有一层特殊物质，在高温下， 并且 (填物态
变化名称)，这两个过程都需要 （吸热∕放热），以防温度过高。
（3）如图12乙，飞船进入外层空间，当“01号”航天员漫步太空时，他与其他航天员的交谈必须借助无线电工具，这是因为 ；看电视直播时，不少人
事先并不知道出舱的人是谁，但当听到：“神舟七号向祖国人民问好”的话音时，立刻兴奋地高呼：“是翟志刚！”，这是根据 判断的；当五星红旗在太空“飘
扬”时，阳光照射在红旗表面上时反射了 光，使五星红旗更加鲜艳；如图12
丙，航天服的左右两袖上各有一块大小不同的平面反光镜，用它们分别观察胸前仪表时，两次成像的大小 (相同/不同)。
（4）在出舱任务中，我国自行研制的“飞天”宇航服经受了严峻的太空环境考验.头盔玻璃 必须能减弱 对眼睛和皮肤的损害。
-
难度：
使用次数：131
入库时间：2012-11-24

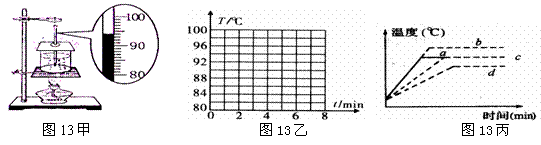

小明用如图13甲所示的装置做“观察水的沸腾”实验。
（1）实验时所选用的温度计
应该是_________(水银／酒精)温度计。(在l标准大气压下，水 银的沸点是357℃，酒精的沸点是78℃)；为了完成实验，还需要的测量器材是______。（2）下表是实验中他记录的一组数据，由数据可知，水的沸点是 ℃，根据记录的数据，在图13乙中画出水沸腾前后温度随时间变化的图像；
时间/min
0
1
2
3
4
5
67
8
温度/℃
86
88
90
92
94
96
98
98
98
（4）一定质量的水加热，其温度与时间的关系如图13丙中a 图线所示，若其他条件不变，仅将水的质量增加，则温度与时间的关系图线正确的是 （ ）
A．a图线 B．b 图线 C．c图线 D．d图线
