难度：
使用次数：128
入库时间：2012-11-20图中S为镜前一发光点，发出的光经镜面反射后有一条经过A点，试作出这条光线．
-
难度：
使用次数：276
入库时间：2012-11-20

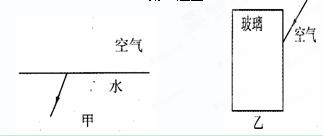

完成以下甲、乙两图的光路图。
-
难度：
使用次数：86
入库时间：2012-11-20
如图1是“探究平面镜成像特点”的情景：竖立的透明玻璃板下方放一把直尺，直尺与玻璃板垂直；两支相同的蜡烛A、B竖立于玻璃板两侧的直尺上，以A蜡烛为物体．
（1）在探究活动中对玻璃板放置的要求是： ；
（2）为便于观察，该实验最好在 环境中进行（选填“较明亮”或“较黑暗”）；采用透明玻璃板代替平面镜，目的是便于 ；
（3）点燃A蜡烛，小心地移动B蜡烛，直到与A蜡烛的像 为止；进一步观察A、B两支蜡烛在直尺上的位置发现，像和物对应点的连线与玻璃板 。
（4）为证实有关成像特点是否可靠，你认为应采取下列哪一项操作？
A．保持A、B两支蜡烛的位置不变，多次改变玻璃板的位置进行观察．
B．保持玻璃板位置不变，多次改变A蜡烛的位置，进行与上述（3）相同的操作．
（5）如果在蜡烛像的位置上放一张白纸板做屏幕，则白纸板上将 没有
（填写“有”或“没有”）蜡烛的像。
第1题图 第2题图
-
难度：
使用次数：224
入库时间：2012-11-20
如图所示，是陈涛同学探究光反射规律的实验。他进行了下面的操作：
（1）实验时从光屏前不同的方向都能看到光的传播路径，这是因为光在光屏上发生了 漫（填“镜面”或“漫”）反射。这种反射 遵循（填“遵循”或“不遵循”）反射规律．
（2）如图甲，让一束光贴着纸板沿某一个角度射到O点，经平面镜的反射，沿另一个方向射出，改变光束的入射方向，使∠i减小，这时∠r跟着减小，使∠i增大，∠r跟着增大，∠r总是
等于∠i，说明 。反射角等于入射角。（3）如图甲，入射光线为EO，反射光线为OF，若让一束光沿FO射入，我会发现反射光线 沿OE方向射出，这说明了光在反射时， 。
（4）如图乙，把半面纸板NOF向前折或向后折，这时，在NOF上 不能（填“能”或“不能”）看到反射光线，说明 反射光线和入射光线在同一平面上。
-
难度：
使用次数：193
入库时间：2012-11-20

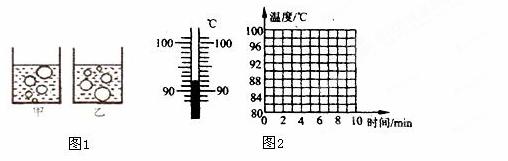

在观察水的沸腾实验中：
（1）水沸腾时气泡上升的情况如图1 甲所示；
（2）当水温升到88℃时，每隔1min读一次温度计的示数，直到水沸腾3min后停止读数，数据记录如下表：
时间/min
0
1
2
3
4
5
6
7
8
温度/℃
88
90
94
96
98
98
98
98
①某次数据没有记录，当时温度计示数如图2所示，该数据是 92℃；
②根据表格中的数据，在图2的小方格纸上画出水的温度随时间变化的图象；
③从图象可以看出水的沸点是 98℃，如果水从开始加热到沸腾的时间过长，造成这种现象的原因可能是 水的量过多或酒精灯的火焰过小或周围的环境温度过低．（给出一种原因即可）
