难度：
使用次数：95
入库时间：2012-11-14将三只
干电池串联的电源电压为 ，将两只相同的灯串联接在家庭电路中，每灯两端电压为 ， -
难度：
使用次数：106
入库时间：2012-11-14
2011年9月30日，我国成功地发射了“天宫”一号飞船。火箭发射时，高温的火焰向下喷射，大量的“白气”从发射台底部的大水池中涌出．这些“白气”是怎样产生的?
-
难度：
使用次数：151
入库时间：2012-11-14
将下图中的器材用笔画线代替导线，按下列要求连接起来：
(1)两灯泡并联，开关控制整个电路；
(2)在右边的方框内画出它的电路图。
-
难度：
使用次数：325
入库时间：2012-11-14

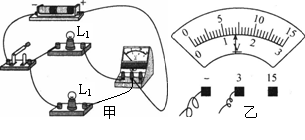

在探究“串联电路电压的规律”实验中：
(1)要用电压表测灯L2两端的电压，连接电路如下图甲所示。图中只有一根导线连错了，请你在连错的导线上画“×”，并用笔画线表示导线将电路连接正确。(2)改正电路后，闭合电键如右图乙所示，电压表的示数为 V，若电源电压为3 V，则灯L1两端的电压是 V。
-
难度：
使用次数：59
入库时间：2012-11-14
学习了影响导体电阻大小的因素后，物理兴趣小组的同学设计了实验，来探究影响导体电阻大小的因素，他们想到出电影院时门越窄、通道越长则人流越难通过，由此猜想导体电阻的大小可能与导体的长度和横截面积有关。于是他们找来了同种材料制成的各种长度和横截面积的金属丝，并设计了下图甲所示的电
路．(1)连接电路时。开关S应处于 状态(填“断开”或“闭合”)。闭合开关前滑动变阻器的滑片P应置于 。
(2) 请你根据电路图，在图乙中用笔画线代替导线连接实物电路。
(3) 经过测量，他们得到了下表所示的数据。
序号
物理量
l
2
3
4
5
6
7
8
9
…
长度L／m
2.0
4.0
6.0
2.0
4.0
6.0
2.0
4.0
6.0
…
橫截面积S／mm2
1.0
1.0
1.0
2.0
2.0
2.0
4.0
4.0
4.0
…
电阻R／Ω
2.0
4.0
6.0
1.0
2.0
3.0
0.5
1.0
1.5
…
比较表中的第
1 2 3组数据，你能得到的结论是：
；
分析表中数据，你还能得到的结论是：
。
