难度：
使用次数：53

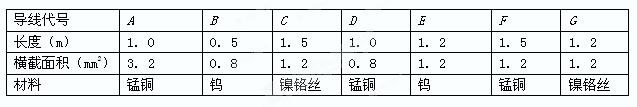

入库时间：2012-11-10在探究“决定电阻大小的因素”的实验中，每次挑选两根合适的导线，测出通过它们的电流，然后进行比较，最后得出结论．
(1）为了研究电阻与导体的材料有关，应选用的两根导线是_______；
（2）为了研究电阻与导体的长度有关，应选用的两根导线是_______；
（3）为了研究电阻与导体的粗细有关，应选用的两根导线是_______。
(4) 本实验所采用的方法是_________________，除本实验外我们在研究
时也应用这一方法
-
难度：
使用次数：180
入库时间：2012-11-10
小刚同学通过实验，探究电流随电阻变化的规律。得到的实验数据如下表。

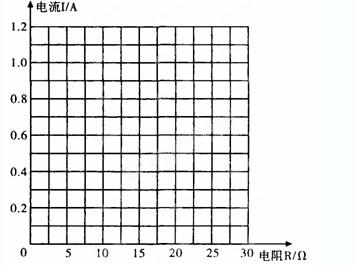

（l）实验中加在导体两端的电压是_________V。（2）请在坐标系上画出电流互随电阻R变化的图像。
（3）分析表中的数据或图像，你能得出什么探究结论？
（4）要研究电流与电压的关系，请你设计实验表格
-
难度：
使用次数：669
入库时间：2012-11-10
用电流表和电压表测一个阻值不小于7
.5Ω电阻RX的阻值。所给器材如实物图所示：（1）实验的依据是
（2）在这个实验中滑动变阻器的作用是 。
（3）画出电路图，连接实物图，（要求滑动变阻器滑片在B端阻值最大，并且导线不准交叉）

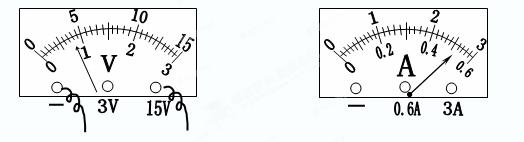

（4）将下图第三次电流表和电压表的示数填入表内并计算电阻值。
次数
电压U/V
电流I/A
电阻R/Ω
待测电阻R/Ω
1
2
0.26
7.69
RX=
2
3
0.40
7.50
3
（5）若实验中所用电表良好，但某同学在实验中发现电流表的指针几乎不动，而电压表的示数较大，则电路中发生故障的原因是： ，
（6）若将待测电阻换成小灯泡，实验中测量电流、电压值后，通过计算得出三次小灯泡的电阻不相等，你认为可能的原因是 。
-
难度：
使用次数：257
入库时间：2012-11-10
有一阻值看不清的电阻RX,给你一个电源（电源电压未知）,一个电流表,一个阻值不变的电阻器RO和若干导线,若干开关,请你利用这些器材来测出未知电阻RX的阻值.（要求：只准用开关改变电路连接方式，不准拆解导线）
(1).画出实验的电路
图(2).写出主要测量步骤(用字母标示测量的物理量)
(3).写出测量表达式RX=
