难度：
使用次数：71
入库时间：2012-11-05如图13示，某小组研究“杠杆的平衡条件”，器材：有刻度的杠杆、若干个相同的钩码、弹簧测力计等，O为杠杆的支点。
①实验前，应先调节杠杆在 ▲ 位置平衡。这样做，除了可以消除自身的重力影响，还可以方便地测量或读出 ▲ 。调节时，如发现杠杆左端偏高，应如
何操作: ▲ 。②某实验小组记录两组数据如下：
实验序号
动力F1/N
动力臂l1/cm
阻力F2/N
阻力臂l2/cm
1
2
20
1
10
2
1
8
2
4
根据分析，这组数据中，实验序号为 ▲ （选填：“1”或“2”）的一组肯定有错误。检查发现是测量动力臂时读错了，动力臂的实际值比记录值 ▲ （选填：大或小）。

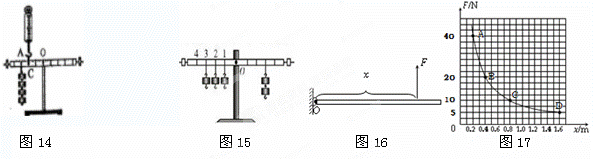

③如图14所示，弹簧测力计在C处由竖直向上逐渐向右倾斜拉动杠杆，仍使杠杆在水平位置保持平衡，则弹簧测力计的示数将 ▲ （选填：变大、变小或保持不变），其原因是 ▲ 。（2分）
④某次实验中，若采取如图15所示的方式悬挂钩码，杠杆也能在水平位置保持平衡(杠杆上每格等距)，但老师却往往提醒大家不要采用这种方式，这主要是以下哪种原因 ▲ （选填字母）。
A．一个人无法独立操作 B．需要使用太多的钩码
C．力臂与杠杆不重合 D．力和力臂数目过多
⑤如图16所示，某实验小组选用长1.6m、可绕O点在竖直平面内自由转动且粗细均匀的一根金属杆，将一个“拉力——距离传感器”竖直装置在杆上，并使杠杆在水平位置始终保持平衡。该传感器显示其拉力F与作用点到O点距离x的变化关系如图17所示。由图可知金属杆重 ▲ N。
-
难度：
使用次数：149
入库时间：2012-11-05
如图32是测定滑轮组机械效率时所用的滑轮，若使绳端的拉力沿向上的方向
（1）请在图32中画出该滑轮组的绳子绕法。
（2）完善下列实验步骤：A．按组装图把实验器材装配好 B．用弹簧秤测量出重物的重力
C．在动滑轮下面挂上重物，并分别记下重物和弹簧秤的位置
D． 拉弹簧秤，使重物上升一段距离，读出
E．用刻度
尺分别量出 和 移动的距离F．由测得的数据，求出滑轮组的机械效率
（3）在这个实验中，若物重4N,重物上升了0.1m，弹簧秤示数为2N，请计算该滑轮组的机械效率η＝ 。
（4）你能分析一下效率不是100%的原因吗？请你试着写出两条：
、 。
-
难度：
使用次数：108
入库时间：2012-11-05
用如图33所示的实验装置测量杠杆的机械效率．实验时，竖直向上匀速拉动弹簧测力计，使挂在较长杠杆下面的钩码缓缓上升．
（1）实验中，将杠杆拉至图中虚线位置，测力计的示数F为 N，钩码总重G为1.0N，钩码上升高度h为0.1m，测力计移动距离s为0.3m，则杠杆的机械效率为 %．请写出使用该杠杆做额外功的一个原因： ．
（2）为了进一步研究杠杆的机械效率与哪些因素有关，一位同学用该实验装置，先后将钩码挂在A、B两点，测量并计算得到下表所示的两组数据：
次数
钩码悬挂点
钩码总重G/N
钩码移动距离h/m
拉力F/N
测力计移动距离s/m
机械效率η/%
1
A点
1.5
0.10
0.7
0.30
71.4
2
B点
2.0
0.15
1.2
0.30
83.3
根据表中数据，能否得出“杠杆的机械效率与所挂钩码的重有关，
钩码越重其效率越高”的结论？答： ；
请简要说明两条理由：① ；② ． -
难度：
使用次数：224
入库时间：2012-11-05
用如图所示的滑轮组提升重为9×104N的物体，已知滑轮组的机械效率
是75％，拉力F做功的功率是2．5 kW．要把物体速提升2 m，求：
(1)拉力F的大小；
(2)需要多长时间． -
难度：
使用次数：58
入库时间：2012-11-05
如图所示为“测量滑轮组机械效率”的实验装置，钩码总重6 N，弹簧测力竖直向上匀速拉动细绳时的示数如图所示。(摩擦不计)
(1)由图可知，实验时弹簧测力计对细绳的拉力为多大?
(2)若钩码在3 s内上升0．3 m，则钩码上升的速度为多大?
(3)弹簧测力计拉力做功的功率为多大?
(4)该滑轮组的机械效率为多大?
(5)若在原来的钩码下再增挂两个钩码，
该滑轮组的机械效率将如何变化?
