难度：
使用次数：351
入库时间：2012-11-02将三各阻值为60Ω的电阻按一定的方式连接起来，其总自阻的最大值和最小值分别是【 】
A、 180Ω 20Ω ; B
、 90Ω 40Ω;C、 90Ω 20Ω; D、 180Ω 90Ω.
-
难度：
使用次数：374
入库时间：2012-11-02
在连接电路时，如发现有连接错误，不少同学习惯于将电路全部拆散，重新连接．其实，有时只要思考一下，拆除或改接某些导线就能解决问题。现在考考你，如图是某同学连接的电路：
（1）如果合上开关，将出现_______现象（选填“断路”或“短路”）．
（2）对于这个电路，只须拆除一根导线，就能成为两灯串联的正确电路，请在要拆除的那根线上打上“×”号，此时，电路连接情况是________。（选填“串联”或“并联”）
-
难度：
使用次数：74
入库时间：2012-11-02
在探究了电阻上的电流
跟两端电压的关系后，同学们又提出了电流
与电阻有什么关系这一问题。请你和他们一起解决下列问题：
（1）在方框内画出电路图。电压U=2V
次 数
1
2
3
电阻R/Ω
5
10
20
电流I/A
0.4
0.2
0.1
（2）在导线连接完成后，闭合开关前还应________________________。
（3）一位同学在读取完电流表示数后，直接拆下阻值为5Ω的电阻改换成阻值为10Ω的电阻。他认为这样操作简捷高效。那么，
①电压表示数会怎样变化：____________________。
②请你指出他在操作中的错误：_______________。
（4）分析表中实验数据
，请你总结出电流与电阻的关系：________________________。 -
难度：
使用次数：191
入库时间：2012-11-02

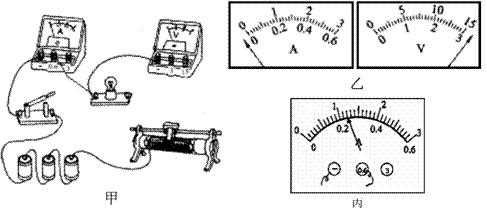

在测定额定电压（即用电器正常工作时两端所加的电压）为3
.8V小灯泡电阻的实验中：（1）如图甲所示是没有连接完整的实验电路，请你用笔画线代替导线将所缺的导线补上。
（2）在连好电路后，开关闭合前，应将滑动变阻器的滑片移至____端（填“左”或“右”）。
（3）连接好电路后，闭合开关，发现电流表和电压表指针的转向情况如图乙所示，则可能的原
因是：电流表_____________________，电压表______________________。（4）当小灯泡正常工作，如图丙所示，电流表示数为___________A，此时小灯泡灯丝的电阻为__________Ω。
-
难度：
使用次数：298
入库时间：2012-11-02
在如图(a)所示的电路中，电流表A1的示数是1.6A，电流表A2的示数
为0.8A，通过灯泡L3的电流如图(b)所示。则：(1)电流表A3的示数是多少? （3分）
(2)通过灯泡L1和L2的电流各是多少?
