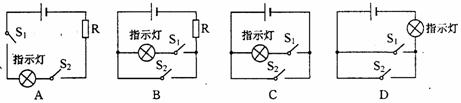

入库时间：2012-11-02为保证司乘人员的安全，轿车上设有安全带未系提示系统。当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭。下列设计最合理的电路图是【 】
-
难度：
使用次数：673
入库时间：2012-11-02

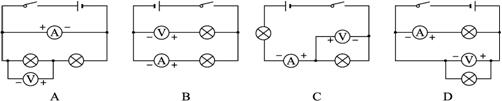

如图所示的各电路图中，电流表和电压表的使用均正确的是（ ）
-
难度：
使用次数：415
入库时间：2012-11-02
如下中图所示的电路中，电源电压恒定不变，当开关S闭合时【 】
A．电压表示数变小，电流表示数变小，灯变暗
B．电压表示数变大，电流表示数变大，灯变亮
C．电压表示数不变，电流表示数不变，灯的亮度不变
D．电压表示数不变，电流表示数变小，灯变暗
-
难度：
使用次数：331
入库时间：2012-11-02
在研究“—定电压下，电流与电阻的关系”时，电路图如图所示。电源电压恒为4.5V，滑动变阻器上标有“10Ω 1.5A”字样。在a、b两点间先后接入不同阻值的定值电阻，闭合开关，移动滑片P，使电压表示数为2.5V，读出电流表的示数。当20Ω的电阻接入a、b间时，电压表示数始终无法达到2.5V，其原因可能是【 】
A．20Ω的电阻阻值太大
B．电源电压4.5V太低
C．滑动变阻器的最大阻值太大
D．控制电压为2.5V太高
-
难度：
使用次数：282
入库时间：2012-11-02
如图所示，电源电压为5V，闭合开关，电流表的示数为0.2A，电压表示数为2.5V，把电灯L1从灯座上旋下来，则下列说法中，正确的是【 】
A、电流表的示数为0.5A
B、电压表的示数为5V
C、电压表的示数为2.5V
D、电流表的示数为0.4A
