难度：
使用次数：1834
入库时间：2012-10-29如图8所示的电路中，电源电压不变。当开关S闭合时，电流表的示数为0.8安；开关S断开后，电流表的示数改变了0.5安，则R1与R2的阻值之比为【 】
A
.13:5 B.3:5 C.5:3 D.5:13
-
难度：
使用次数：154
入库时间：2012-10-29

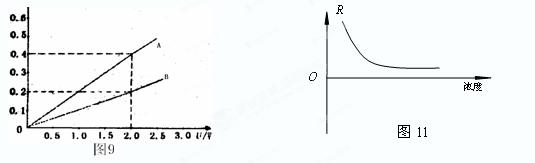

张华同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理做出了如图9所示的图像，根据图像，下列说法错误的是【 】
A．通过导体a的电流与其两端的电压成正比
B．导体a的电阻大于导体b的电阻
C．当在导体b的两端加上1V的电压时，通过导体b的电流为0.1A
D．将a、b两导体串联后接到电压为3
V的电源上时，通过导体的电流为0.2A
-
难度：
使用次数：139
入库时间：2012-10-29
如图10所示是科技小组的四位同学设计的天然气泄漏检测电路，其中R为气敏电阻（用符号
表示 ），R的阻值随天然气浓度变化曲线如图11所示，R0为定值电阻，电源两端的电压恒定不变。电路设计要求当天然气浓度增大时，电路中电表示数增大，图10中电路图符合设计要求的是【 】
-
难度：
使用次数：187
入库时间：2012-10-29
下列说法正确的是
A．导体导电是因为导体中有大量的自由电子。
B．金属导体中的电流方向与自由电子定向移动的方向相反。
C．在闭合开关前，滑动变阻器要接下边的两个接线柱。
D．电流表在使用时不允许不经用电器直接与电源两极相连接，而电压表允许直接接在电源两极上。
-
难度：
使用次数：189
入库时间：2012-10-29
在收音机等电器中，有一种叫电位器的变阻器。电位器的外形及其内部构造如图12所示。图中A、B、C三个焊接点相当于变阻器的三个接线柱。使用电位器时，下列说法正确的是【 】
A．只把A和C接入电路，无法改变通过电位器的电流。
B．只把A和B接入电路，无法改变通过电位器的电流。
C．将A、B接入电路同一点，C接电路另一点，可以改变通过电位器的电流。
D．将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变大。
