入库时间：2012-10-26在“测量小灯泡电功率”的实验中，小灯泡的额定电压为2.5V，滑动变阻器上标有“10Ω 1A”的字样。

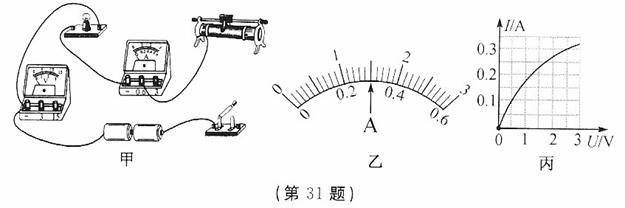

（1）图甲是晓岑同学没有连接完的电路，请你用笔画线代替导线，将电路连接完整。
（2）连接电路后，晓岑闭合开关，发现电流表有示数但小灯泡不亮，电压表读数为零，故障的原因可能是________________________________。（写出一种）
（3）故障排除后，晓岑再次闭合开关测量小灯泡的额定功率，但是发现电压表的示数为1V，此时应将滑动变阻器的滑片向_______（选填“左”或“右”）滑动，直到___________________时为止，此时电流表读数如图乙所示，则小灯泡的额定功率为_________W。
（4）晓岑根据测得的几组数据做出了图丙所示的U—I图像，发现电流与电压_______（选填“成”或“不成”）正比，原因是_
__________________________________________。从图像中还可以发现，灯泡的实际功率随实际电压的增大而__________。
-
难度：
使用次数：767
入库时间：2012-10-26

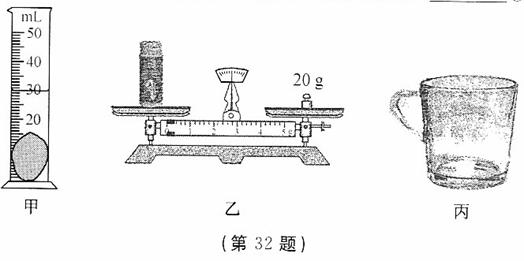

在实验室做实验时，爱动脑筋的贾铭同学把一瓶口香糖开封后，取出几粒放入装有20cm3水的量筒中，发现口香糖沉入量筒底且没有溶化，贾铭灵机一动，想测一下口香糖的密度是多少。
（1）贾铭同学读出了量筒中水和口香糖的总体积（如图甲）为_________cm3
（2）他把天平放在水平桌面上，将游码移到标尺的零刻线处，发现指针偏向分度盘的右侧，此时应将平衡螺母向_________（选填“左”或“有”）调。
（3）他用调好的天平测出了剩余的口香糖和瓶的总质量（如图乙）为______g，已知原来瓶和口香糖的总质量为32g，则口香糖的密度为____________g/cm3
。（4） 贾铭对测密度充满兴趣，回到家后他又想测量一下妈妈刚榨的一杯果汁的密度，但是家里既没有天平也没有量筒，最后他想到了用刻度尺和剩余的多半瓶口香糖、水及一只水杯（如图丙）测果汁的密度。下面是他的实验过程，请将实验步骤补充完整，并写出果汁密度的表达式。
步骤：
① 在水杯中装入适量水，将口香糖瓶放入水杯中使其竖直漂浮，用刻度尺测出____________________为h1。
② 将水杯中水倒出后，再装入适量果汁，将口香糖瓶_______________________________________________________________________为h2.。
果汁密度的表达式：ρ果汁=_____________。
