难度：
使用次数：52

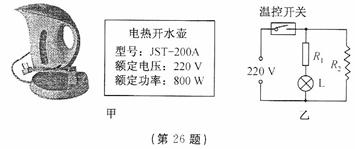

入库时间：2012-10-26如图甲所示为某品牌电热开水壶及其铭牌，原理图如图乙所示，其中L为加热指示灯，额定电压2V，额定电流10mA，R1为保护电阻，R2为电热丝，当水烧开时温控开关自动断开停止加热。
求：（1）为保证指示灯正常工作，R1的阻值多大？
（2）此电热开水壶正常工作500s，消耗的电能是多少？（R1和L消耗的电能不计）
（3）如果这段时间内，电热开水壶恰能将1kg、20ºC的水烧开，则电热开水壶的效率是多少？
[c水=4.2×103J/（kg·ºC），此时气压为1标准大气压]
-
难度：
使用次数：121
入库时间：2012-10-26
如图所示是某建筑工地上使用的一种提升重物的装置。物体A的质量为60kg，与水平地面的接触面积为0.2m2，物体A在拉力F的作用下，10s内匀速上升10m.（滑轮
重、绳
重及摩擦均不计，g取10N/kg）求：（1）当物体A不受拉力静止在水平地面时，对地面的压强多大？
（2）物体A匀速上升时的速度是多大？
（3）拉力F做功的功率是多少？
-
难度：
使用次数：193
入库时间：2012-10-26

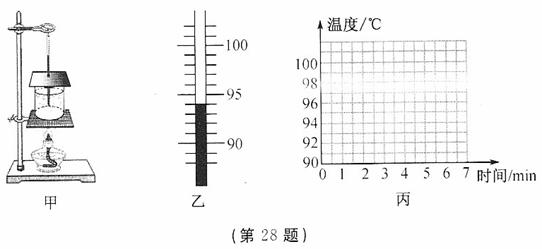

如图甲是小明做“观察水的沸腾”的实验装置图。
（1）实验时，老师让同学们在烧杯上盖上硬纸板，这样做的目的是_____________________________。
（2）小明在水温升高到90ºC时开始每隔1min记录一次水的温度。记录的数据如下表所示，其中在第2min记录数据时，温度计的示数如图乙所示，请将读数填在表内的空格处。
时间/min
0
1
2
3
4
5
6
7
温度/ºC
90
92
96
98
99
99
99
（3）请你根据表中的数据在图丙中画出水的温度随时间变化的图像。
（4）从图像中可以看出水的沸点是________ ºC，水在沸腾时温度的特点是__________。
（5）实验结束后，同学们所测水的沸点都低于100 ºC，由此大家判断可能是当时的大气压__________________（选填“高于”、“等于”或“低于”）标准大气压。
-
难度：
使用次数：265
入库时间：2012-10-26
在探究“凸透镜成像规律”的实验中：

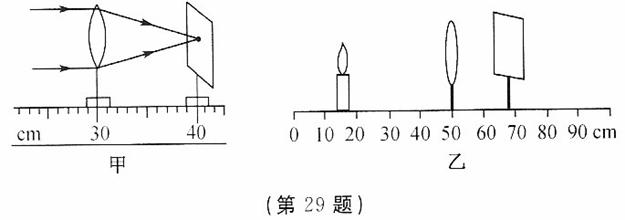

（1）同学们不知道老师所给凸透镜的焦距是多少，于是利用图甲的装置测出了凸透镜的焦距为_____cm
（2）实验中，将蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛后，使_____、凸透镜和光屏三者中心在同一高度上。
（3）某次实验中，蜡烛、凸透镜和光屏的位置如图乙所示，光屏上恰好能接收到清晰的像，这个像是倒立、________的实像，人们利用这个成像原理制成了__________。如果让光屏上的像更小一些，除了移动光屏外，还应将蜡烛向______（选填“左”或“右”）移动，才能接收到清晰的像。如果再将近视眼镜放在凸透镜和蜡烛之间，光屏上的像又变得模糊了，为了使光屏上的像变得清晰，他应将光屏向_______（选填“靠近”或“远离”）透
镜方向移动。
-
难度：
使用次数：67
入库时间：2012-10-26

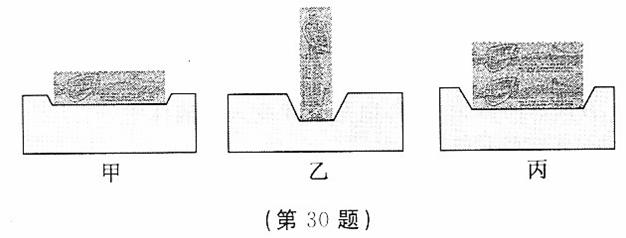

大家都知道坐沙发比坐板凳舒服，赵乐同学为了验证其中的道理，做了“探究压力的作用效果与哪些因素有关”的实验。他将妈妈新买的四块相同的香皂，一块平放、一块立放、两块叠放在相同的海绵上（如图所示）。
（1） 实验中，他通过观察____________来比较压力的作用效果。

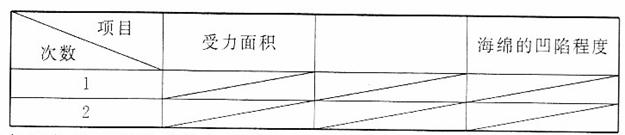

（2） 如果他想验证压力的作用效果与压力大小的关系，他应该选择_________两图进行比较，得到的结论是________________________________________________________________________。请把他设计的实验表格补充完整。（只设计项目，不填写内容）
（3） 如果他想验证压力的作用效果与受力面积的关系，他应选择_________两图进行比较才能得出正确结论。
