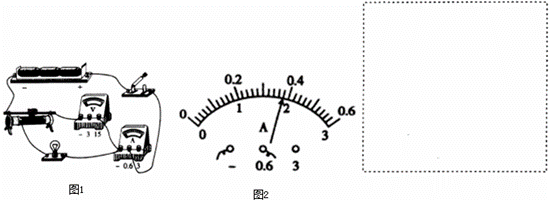

入库时间：2012-10-23图1是小红同学在“测量小灯泡的电功率”实验中连接的实验电路，小灯泡的额定电压为3.8V，电源电压为6V．
（1）当开关闭合，滑动变阻器的滑片向左滑动时，电流表示数 ，电压表示数 ．（填“变大”“变小”或“不变”）
（2）同组的小刚同学发现接线中有一处错误，所以才出现上述现象，而且只需改动一根导线的连接，就会符合实验要求．请你在需要改动的导线上打上“×”，并用笔画线代替导线画出正确的接线．
（3）电路连接正确后，他们正常进行实验并将实验数据记录在下表中．若第二次测量时电流表的示数如图2所示，则此时电流为 A，小灯泡的额定功率为 W．
实验次数 1 2 3
电压U/V 3.0 3.8 4.5
电流I/A 0.34 0.42
（4）假设电压表的0～15V 量程已损坏，只有0～3V 量程能正常使用．若利用现有器材测出小灯泡的额定功率，请在虚线框中画出你设计的电路图．
-
难度：
使用次数：171
入库时间：2012-10-23
电动自行车因为具有轻便、快捷和低碳环保等优点，所以受到许多人的喜爱．下表是小亮购买的某型号电动自行车的一些数据：
质量m/kg 30
行驶时轮胎与地面接触的总面积S/m2 8×10﹣3
工作电压U/V 36
骑行时的平均阻力f/N 20
若小亮的质量是70kg，他在5min 内匀速行驶了1.8km，求：
（1）小亮在水平地面上骑车时，车对地面的压强（取g=10N/kg ）；
（2）该电动自行车在5min内克服阻力所做的功．
-
难度：
使用次数：455
入库时间：2012-10-23
电磁炉是一种高效、方便、卫生的新型灶具，为了研究电磁炉，小锋同学首先观察了家中的电能表，看到电能表的铭牌上标有“220V 10A”和“3000r/kW•h”字样．然后小锋关闭了家中其他用电器，只把电磁炉接入电路中，用了10min 把质量为3kg、初温25℃的水烧开，这个过程中电能表转盘转了900 转．已知水的比热容是4.2×103J/（kg•℃），当时气压为标准大气压．求：
（1）加热过程中水吸收的热量；
（2）电磁炉的实际功率；
（3）电磁炉的热效率．
