难度：
使用次数：478
入库时间：2012-10-03
如图16是某品牌家用电饭锅的工作原理图，已知R2 的阻值为44Ω；单独闭合开关S1时，电饭锅处于保温状态，此时的保温功率为40W。求：（1）R1阻值是多少？
（2）同时闭合开关S1 S2，电饭锅工作1min消耗多少焦耳电能？
-
难度：
使用次数：204
入库时间：2012-10-03
某小组同学用水、盐水、两种不同形状的容器和指针式压强计验证液体内部压强的规律。压强计指针顺时针偏转的角度越大，表示压强越大。他们的研究情况如图（a）、（b）、（c）、（d）所示。 [图中（a）、（b）、（d）中的容器内均装满液体，且ρ盐水>ρ水]
(1)根据图_____________可验证：当深度相同时，同种液体内部压强与容器形状无关。
(2)根据图(b)、(c)可验证：_____________，液体内部压强随深度的增大而增大。
(3)根据图(b)、(d)可验证：当深度相同时，液体内部压强与__________________________。
(4)若在图_____________中的容器内轻轻放人一木块，压强计指针偏转的角度会增大。
-
难度：
使用次数：116
入库时间：2012-10-03

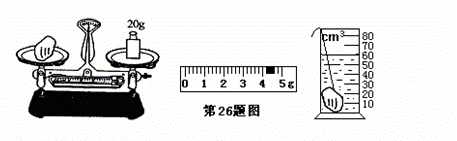

使用天平时，应将天平放在__________台上，调节横梁平衡。调节时，若发现指针指在分度标尺左侧，应将平衡螺母向__________调。天平平衡后，把一块矿石放入左盘，当右盘内砝码和游码在标尺上的位置如下图所示时，天平再次平衡。将矿石放入盛有50cm3水的量筒中，量筒中水面上升到如图所示的位置，那么该矿石的质量是__________g，密度是__________kg/m3。
-
难度：
使用次数：145
入库时间：2012-10-03
小亮在做“测量小灯泡的电阻”实验中，所用小灯泡上标有“2.5V"字样。
(1)图17是小亮未连接好的电路，请你用笔画线代替导线，将实物图补充完整：
（2）电路连接正确后，闭合开关，发现小灯泡不亮，电压表有示数，电流表指针几乎不动，产生这一现象的原因是____________________。
（3）排除故障后，继续实验，小亮分别测出了小灯泡的几组电压和电流值．记录在表格中,请计算三种不同电压下的阻值，并将其填在表格中。
实验次数
1
2
3
U/N
2.0
2.5
2.8
I/A
0.22
0.25
0.26
R/Ω
小亮将它们的平均值当作灯丝的电阻，你认为这种做法对吗？并说明理由_______________________。
（4）利用上面的数据，小亮同学还计算出了小灯泡的额定功率是_________W
-
难度：
使用次数：165
入库时间：2012-10-03

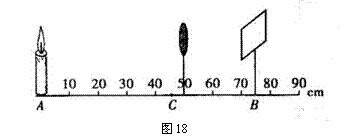

在“探究凸透镜成像规律的实验”中，将蜡烛、焦距等于10cm的凸透镜、光屏放在光具座上，如图18所示，调节烛焰、凸透镜和光屏的中心在同一高度，把凸透镜固定在50cm处。
(1)将蜡烛放在A点，光屏放在B位置上，为了找到清晰的像，应将光屏向_______(选填“左”或“右”)移动。
(2)依次改变蜡烛的位置，移动光屏，直到找到清晰的像。记录的数据如下表。
次数
1
2
3
4
5
6
物距(cm)
40
35
30
25
20
15
像距(cm)
13.5
14
15
16.7
20
30
①在1—4次实验中，所成的像为_________、_______的实像，日常生活中___
________（填一光学设备）就是利用这一原理制成的②第6次的像比第5次的_______ (选填“大”或“小”)。
(3)将蜡烛放在C点，观察到烛焰的正立、放大的虚像后，若希望看到更大的虚像，应将蜡烛向_______(填“左”或“右”)移动。
