难度：
使用次数：101
入库时间：2012-09-23在“测量小灯泡的电功率”的实验中，电源电压为3V，小灯泡额定电压为2.5V，电阻约为10Ω．

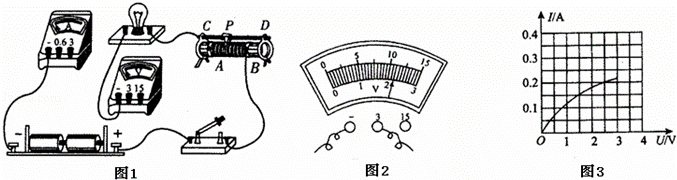

（1）请你用笔画线代替导线，将实物图连接完整（如图1）．
（2）连接电路时，开关应 _________ ．第四小组在实验中，当滑动变阻器的滑片P移动到某一点时，电压表示数如图2所示，为 _________ V．
（3）第五小组在实验中，移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成如图3所示的U﹣I图象，根据图象信息可计算出小灯泡的额定功率为 _________ W．同组的同学根据图象信息又有了新的发现：随着小灯泡电压的增大，灯丝电阻也随之 _________ ，你认为产生这种现象的原因是 _________ ．
（4）第三小组在实验中，连接好电路，闭合开关移动滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是 _________ ．（写出一种即可）
-
难度：
使用次数：128
入库时间：2012-09-23

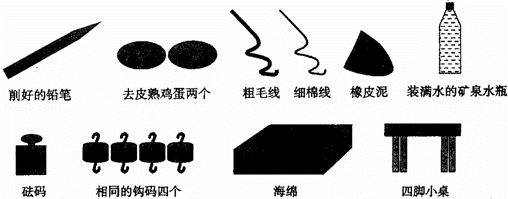

在物理课上，同学们正在进行“探究压力的作用效果跟什么因素有关”的实验，老师为每小组提供的器材如图所示，其中第六小组的任务是“探究压力的作用效果跟受力面积大小的关系”，同组同学经过激烈讨论设计了不同的实验方案．表格中的示例是已完成的一个实验，请你再写出两个不同的实验．根据示例的要求，将表格中的空白填写完整．
实验 选用的器材 操作方法 观察到的现象
实例 去皮熟鸡蛋两个、细棉线、粗毛线、相同的钩码四个 在细棉线和粗毛线的两端各挂一个钩码，将两条线各压在一个鸡蛋上 用细棉线压鸡蛋时，切入的更深一些
实验一
实验二
根据实验现象，组内交流，共同得出的实验结论应为： _________ ．
-
难度：
使用次数：240
入库时间：2012-09-23
如图所示为“探究凸透镜成像规律”的实验装置．
（1）点燃蜡烛后，首先调节 _________ 、凸透镜、光屏三者的中心在同一亮度．
（2）如图所示，烛焰恰好在光屏上成倒立、等大、清晰的像，则该凸透镜的焦距是 _________ cm．
（3）改变蜡烛的位置，使其位于5cm刻度线处，再移动光屏，使烛焰在光屏上成清晰的倒立、 _________ 的实像（填“放大”、“等大”或“缩小”）．照相机的镜头相当于一个 _________ ．若在照毕业像时，要使照片上同学们的像再大一些，摄像师应将照相机的镜头向 _________ （填“靠近”或“远离”）同学们的方向调节．
-
难度：
使用次数：154
入库时间：2012-09-23
在“探究通过导体的电流跟导体两端电压、电阻的关系”实验中：
（1）本实验应采用的研究方法是 _________ ．

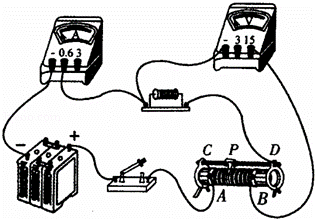

（2）在”研究电流与电压的关系“时，某同学连接了如图所示的电路，电路中有一根导线接错了，请你用笔在图中将接错的导线画上“×”，再把正确的接线画上．
（3）在“研究电流与电阻的关系”时，把定值电阻10Ω换成15Ω，闭合开关后，下一步的操作是：将滑动变阻器的滑片向 _________ （填“左”或“右”）移动，目的是保持 _________ 不变．
（4）利用本实验的器材，你还能进行的实验有 _________ ．（写出一个实验即可）
-
难度：
使用次数：261
入库时间：2012-09-23
在“探究杠杆的平衡条件”的实验中：

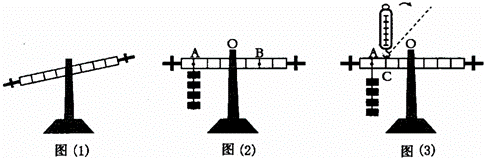

（1）若在实验前出现如图1所示的情况，应将杠杆左端的螺母向 _________ （填“左”或“右”）调节，直至杠杆在水平位置平衡，这样做的目的是便于 _________ ．
（2）如图2所示，在杠杆左边A处挂四个相同的钩码，要使杠杆在水平位置平衡，应在杠杆右边B处挂同样的钩码 _________ 个．
（3）如图3所示，用弹簧测力计在C处竖直向上拉，当弹簧测力计逐渐向右倾斜时，使杠杆仍然在水平位置平衡，则弹簧测力计的示数将 _________ （填“变大”、“变小”或“不变”），其原因是
_________ ．
