入库时间：2012-09-15在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω。

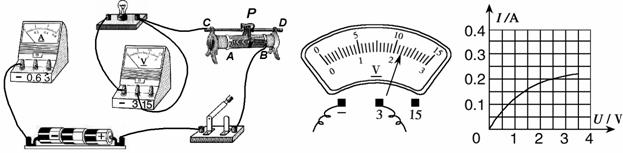

(1)连接电路时开关应 ，并将电路连接完整。
(2)闭合开关前，图甲中滑动变阻器的滑片P应位于 （选填“A”或“B”）端。
(3) 小叶同学闭合开关，移动滑片P到某一点时，电压表示数（如图乙所示）为 V，若他想测量小灯泡的额定功率，应将图甲中滑片P向 （选填“A”或“B”）端移动，使电压表的示数为2.5V。
(4)小向同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I－U图像，根据图像信息，可计算出小灯泡的额定功率是 W。
(5)小勇同学在实验中连接好电路，闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，电压表有较大示数，电流表无示数，原因可能是 。
图23
图乙
图丙
图甲
-
难度：
使用次数：137
入库时间：2012-09-15
甲烷气体(CH4)无色、无臭，是沼气的主要成份．甲烷气体在空气中的浓度在一定范围内，遇到明火会发生爆炸．由此，阳湖中学综合实践活动小组的同学就甲烷气体的浓度测量展开探究活动．小组同学通过上网查询，知道用二氧化锡制成的电阻阻值随空气中甲烷气体浓度(甲烷气体在空气中的体积分数)的增大而减小．他们从物理实验室借来一只二氧化锡电阻Rx，并从产品说明书上获取相关参数，如下表所示．
甲烷气体浓度／％
O
20
40
60
80
100
Rx／Q
25
20
15
lO
7
5

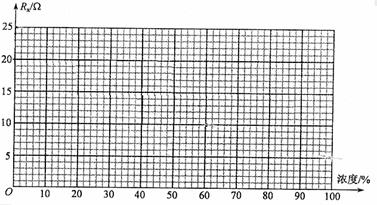

(1)请在下图中作出二氧化锡电阻阻值Rx与甲烷气体浓度的关系图像．
(2)小组同学利用电压为6V的电源、阻值为15Ω的定值电阻R0
量程为“0～0.6A，，及“0～3A”的电流表和二氧化锡电阻Rx制作成甲烷气体浓度检测仪，其电路图如图所示．当甲烷气体浓度增大时，电流表的示数将 (变大／变小／不变)．为使读数更为准确，电流表的量程应选 A．
(3)甲烷气体浓度在5%～15％范围内，遇到明火会发生爆炸．如果某绿色农场利用该甲烷气体浓度检测仪检测沼气池中甲烷气体的浓度，当电流表的示数为0.16A时，请求出该沼气池中的甲烷气体浓度大约是多少（请写出计算过程）? 一旦遇到明火，是否会发生爆炸?
