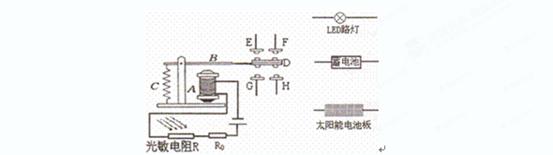

入库时间：2012-09-15夜幕下，路边的LED灯将道路照得犹如白昼，这种LED灯是通过光电转换来供电的。下图是某小区利
用太阳能给LED路灯供电的自动控制电路的原理示意图。其中，R是光敏电阻，此光敏电阻的阻值R、流过线圈电流I与光照度E(单位勒克斯，符号lx)之间的几次实验数据如下表所示：光照度E/lx
5
10
15
20
25
光敏电阻R/Ω
60
30
20
1512
线圈中电流I/mA
21. 4
27. 3
30.0
31. 6
32. 6
当线圈A中的电流I≥30.0mA时，动触点D与静触点G、H接触。
(1)由表格中数据可知，光敏电阻的阻值R随光照度E的增强而
。(2)白天，太阳能电池板将 能转化为 能，这种能量通过再次转化储存在大容量蓄电池内。傍晚，当光照度小于 lx(勒克斯)时，路灯开始工作。
(3)请用铅笔画线将电路原理图连接完整，使工作电路能正常工作(与触点的接线只能接在静触点上，图中已给出静触点E、F、G、H的四根引线；连线不能交叉)。
-
难度：
使用次数：293
入库时间：2012-09-15
小强同学到实验室做“测定小灯泡额定功率”的实验。被测小灯泡的额定电压为3.8V，电阻约为10Ω。实验室有如下器材：电源（电压为6V）、电流表（0～0.6A 0～3A）、电压表（0～3V 0～1
5V）、开关各一只，导线若干，滑动变阻器：R（50Ω 0.5A）。同学们设计的电路如图15所示：（1）电压表应选用 挡.
（2）右图是她实验的电路，但连接不完整，请你帮她完成电路的连接，要求：滑动变阻器的滑片P向右移动时，小灯泡变亮。
（3）小强连好电路闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，但电压表有示数，电流表无示数，则故障的原因可能是 （写出一种即可）
（4）如果电压表只有0~3V量程能用，怎样利用现有的实验器材顺利完成实验？
① 请在右边空白位子画出正确的实验电路图；
② 调节滑动变阻器的滑片P，使灯泡正常发光，则此时电压表的示数为_______V；
③ 当灯泡正常发光时，滑动变阻器消耗的电功率为0.88W，则灯泡的额定功率是_______W。
