难度：
使用次数：841
入库时间：2012-09-13小明家的电热饮水机，有加热和保温两种工作状态，饮水机热水箱内水温达到92℃时开关S1自动断开，处于保温状态；当水温降至一定温度t时，S1又闭合重新加热．饮水机的铭牌数据与电路原理图如下：
热水箱水量
额定电压
加热时功率
保温时功率
2kg
220V
440W
40W
（1）求电阻R1的阻值；
（2）求正常加热时通过饮水机的电流；
（3）在无人取水情况下，饮水机重新加热一次的时间为5min．加热一次消耗的电能是多少？重新加热前的水温t是多少？（不计能量损失，c水=4.2×103J/（kg•℃））
-
难度：
使用次数：988
入库时间：2012-09-13
如图是一条电热毯电路的示意图，R0是发热电阻丝，R是串联在电路中的分压电阻，S是温控开关．电热毯铭牌上标有“220V 40W”字样．不考虑温度对电阻值的影响．
（1）求发热电阻丝R0的阻值．
（2）当电热毯处于低温档时，开关S应处于什么状态？为什么？
（3）当电热毯处于低温档时，电路中的电流为0.1A，求在1min内电热毯消耗的电能和电阻R0产生的热量．
-
难度：
使用次数：142
入库时间：2012-09-13

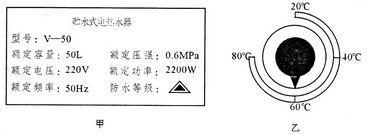

小明家新购置了一台电热水器，电热水器的铭牌如图甲所示．若自来水的温度是20℃，加满水后，小明将温控开关调到如图乙所示的位置．接通电源，加热指示灯亮，当水温达到设定温度时，加热指示灯熄灭．请你帮助小明解答下列问题：
（1）电热水器正常工作时，其发热电阻丝的电阻为多少？
（2）加热指示灯从亮到灭的过程中，热水器中的水一共吸收多少热量？
（3）若在晚间用电高峰时，电路的实际电压只有198V，热水器加热的效率为80%，从接通电源到指示灯熄灭需要多少时间？[C水=4.2×103J/（kg•℃），不考虑发热电阻丝的电阻随温度变化，最后结果保留一位小数]．
-
难度：
使用次数：133
入库时间：2012-09-13
小强的爸爸从国外带回一个电热水壶，铭牌上的几个参数翻译过来后如下表．
（1）该电热水壶中发热体的电阻为多少Ω；若接在我国的家庭电路中，并能使它正常工作，那么应该在它的外部串联一个多大的电阻．
（2）某天用电高峰的时候，小强将改装好的电热水壶装满温度为28℃的水，用了11min 40s的时间才将水烧开（当时的气压为标准大气压），那么电热水壶（串联在外的电阻不包括在内）实际消耗的功率是多少？
-
难度：
使用次数：179
入库时间：2012-09-13
电热水壶由于使用方便、高效，巳成为家庭常用的电器之一．上面是某电热水壶的铭牌．要将lL 20℃的水烧开（在标准大气压下），此电热水壶需正常工作3min 20s的时间．则：
××牌电热水壶
额定电压
220V
额定功率
2000W
电源频率
50Hz
容量
1.2L
（1）水吸收的热量是多少？
（2）电热水壶消耗多少电能？
（3）电热水壶的热效率是多少？
