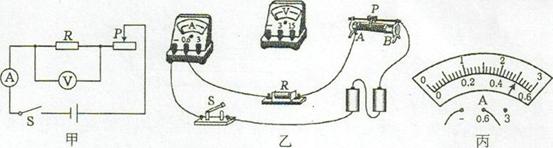

入库时间：2012-09-05小芳为了探究“通过导体的电流与导体两端电压的关系”，设计了如甲图所示的电路图(电源电压3 V恒定，电阻R一定)。
(1)根据电路图甲，将乙图中实物电路补充完整。
(2)连接电路时开关应 (选填“断开”或“闭合”)。闭合开关前，滑动变阻器的滑片P应处于 端(选填“A”或“B”)。
(3)闭合开关，调节滑动变阻器得到如下表数据。
实验次数
1
2
3
4
5
电压U／V
0.5
l.O
1.5
2.0
2.5
电流I／A
0.10
0.20
0.30
0.40
①当导体两端电压为2.5 V时。电流表示数如丙图所示，读数是 A。
②由实验可以得出：电阻一定时，通过导体的电流与它两端的电压成 比。
-
难度：
使用次数：288
入库时间：2012-09-05
在测量一块不规则小矿石(质量分布均匀)密度的实验中：（学科网精校）
(1)将天平放置在水平台上，用镊子把游码轻轻拨至标尺左侧 位，调节平衡螺母使横梁 平衡。

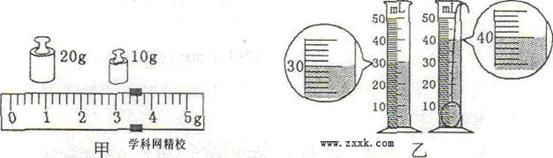

(2)用天平测小矿石的质量，当盘中所加砝码及游码位置如甲图所示时天平平衡，则此小矿石的质量为 g。在量筒内装有一定量的水，该小矿石放入前后的情况如乙图所示，则矿石的体积为 cm3，矿石的密度为 g／cm3。
(3)小矿石磨损后，它的密度 (选填“变大”、“不变”或“变小”)。
-
难度：
使用次数：159
入库时间：2012-09-05

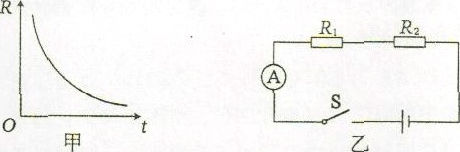

小明在科技活动中，了解到有一种半导体材料制成的热敏电阻，其电阻R随温度t变化的图像如甲图所示。
(1)热敏电阻R的阻值随温度t的增大而 (选填“增大”或“减小”)。
(2)实验室中有两只外形完全相同的电阻R1和R2，其中一只为热敏电阻，另一只为定值电阻(阻值不随温度的变化而变化)。为了辨别它们，小明设计了如乙图所示的电路并进行如下操作：
①闭合开关后，对其中一只电阻进行 。
②若电流表示数改变，则该电阻为 电阻；若电流表示数不变，则该电阻为 电阻。(选填“热敏”或“定值”) （学科网精校）
-
难度：
使用次数：99
入库时间：2012-09-05

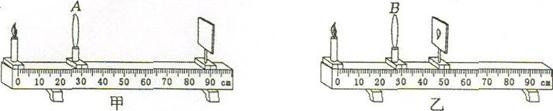

在“验证凸透镜成像规律”的实验中，组装和调试实验装置时，应调节烛焰、透镜中心和 中心在一条与光具座平行的直线上。如甲图所示，凸透镜A的焦距为20厘米，光屏中心呈现清晰的烛焰像，此时物距为 厘米，所成的烛焰像是 (选填“放大”、“等大”或“缩小”)的实像。若用凸透镜B替换凸透镜A继续实验，如乙图所示，光屏上呈现清晰的像，此时像距为 厘米，透镜B的焦距 (选填“大于”、“等于”或“小于”)透镜A的焦距。
-
难度：
使用次数：83
入库时间：2012-09-05
秀屿港是“世界不多，中国少有”的天然良港，港口便利的交通条件为运输节约了成本，有效推进我市的经济腾飞。(g取lO N／kg)
(1)港口码头的门机塔吊一次吊起4.0×104 kg的货物
，该货物的重力是多大？(2)若将4.0×104 kg的货物匀速竖直吊起10 m，用时100 s，则塔吊对货物做了多少功?塔吊对货物做功的功率是多大?
