入库时间：2012-09-03楠楠同学在资料上看到了一份材料，某大学物理系的同学在测定额定电压为2.5V小灯泡的电阻的实验中，得到部分U和I的数据如下表所示：
实验次数
1
2
3
4
5
6
U/V
0.20
0.80
1.40
2.00
2.50
3.00
I/A
0．02
0．08
0.14
0.18
0.20
0.2l
（

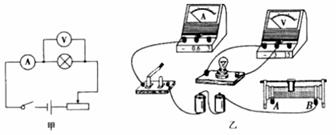

1）从材料中可知，该小灯泡正常发光时的电阻为 Ω，额定电功率为 W．（2）楠楠还想利用初中的物理实验器材，通过实验来验证上述表格中的每一组数据是否正确，于是她又设计了如图甲所示的电路图，同时找来了实验器材并连接了部分实物电路，其
中电源用的是2节新干电池，滑动变阻器的电阻可在0～50Ω内调节
．
①请你用笔画线代替导线，按照图甲所示电路图，帮楠楠将图乙中的实物电路图连接完整；
②闭合开关前，滑动变阻器的滑片应移到 端（选填“A或B”）；实验中，由于操作不小心等原因，导致无论怎么移动滑片，发现灯泡始终不亮，电压表有示数，电流表几乎无示数，则电路可能出现的故障是 （写出一种即可） 。
③楠楠通过这个实验来验证上述表格中的每一组实验数据的正确性，你认为楠楠能做到吗？请简要说明理由 。 -
难度：
使用次数：283
入库时间：2012-09-03
每到夏收季节，高淳农村大量农作物秸秆在田间被随意焚烧，如图这不仅造成资源浪费、环境污染，而且极易引发火灾等。为解决这一问题，现已研制出利用秸秆生产的节能环保型燃料——秆浆煤。若燃烧秆浆煤（热值为2.4×107J/kg），使50kg、20℃的水温
度升高到80℃。求：（1）水需要吸收的热量。
（2）如果秆浆煤燃烧释放的热量有30%被水吸收，需要完全燃烧多少千克秆浆煤。
-
难度：
使用次数：65
入库时间：2012-09-03

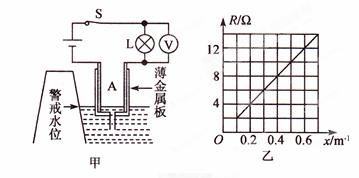

如图甲是测量高于江水警戒水位装置的原理图。长方柱形绝缘容器A内部左右两面插有竖直薄金属板并与电路连接，底部有一小孔与江水相通，且容器底面低于警戒水位1m。已知电源电压恒为6V，小灯泡标有“4V 2w”字样（设灯丝工作电阻不变）。两金属板问的江水电阻R与x的关系如图乙所示（x为容器内水柱高度值的倒数，即x=1/h）。求：
（1）小灯泡正常工作时的电阻是多少？
（2）当小灯泡正常工作时，江水水位高于警戒水位多少米？（3）将电压表改为水位计，水位计的刻度是否均匀，通过计算，说明理由。
