难度：
使用次数：199
入库时间：2012-09-03如图所示，在“测滑轮组机械效率”实验中，物体重为5.4N．
（1）实验时要竖直向上且 拉动弹簧测力计。若物体上升高度为10cm，此时弹簧测力计的示数如图中所示，是 N，则滑轮组的机械效率是 。
（2）若仅增加物体的重，该滑轮组的机械效率将 （选填“增大”、“减小”或“不变”）。（不计摩擦） -
难度：
使用次数：153
入库时间：2012-09-03
如图所示的电路中，电源电压U=18V且保持不变，定值电阻R1＝8Ω,电流表的量程为0～0.6A，电压表的量程为0～15V，R2是一个标有“100Ω 1A”字样的滑动变阻器，闭合开关S后，若使电流表和电压表均能正常工作，则这个电路消耗的最大功率是 W，R1消耗的最小功率是 W。
-
难度：
使用次数：148
入库时间：2012-09-03

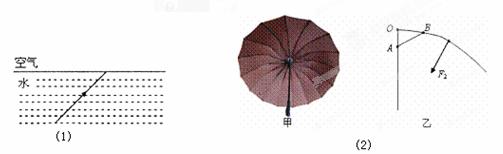

（1）如图（1）所示，一束光从水中斜射到水面，请画出反射光线和折射光线的大致方向。
（2） 如图（2）甲将伞撑开时，伞的每条骨架都可近似看成一个杠杆，乙图是其中一条骨架的示意图，伞面对骨架的压力为阻力F2，支点为O，请你在乙图中画出支撑杆AB对骨架的动力F1的大致方向及阻力臂L2。
-
难度：
使用次数：297
入库时间：2012-09-03

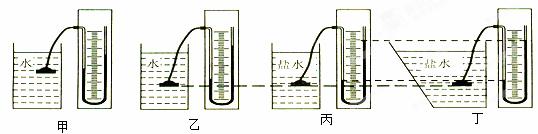

用压强计“探究影响液体内部压强大小的因素”；
（1）如图所示实验中的压强计是通过U形管中液面的高度差来反映被测压强大小的。小明检查时发现：当用手指按压（不论轻压还是重压）金属盒橡皮膜时，发现U形管两边液柱的高度几乎不变化。出现这种情况的原因是： 。
（2）如图甲
、乙、丙、丁表示探究过程中的四个情景。容器中的液体、金属盒插入的深度以及U形管中液面情况，都可以从图上看出。甲、乙两图是探究液体压强与 的关系。要探究液体压强与盛液体的容器形状是否有关，应选择：
两图进行对比，结论是：液体压强与盛液体的容器形状 。（填“有关”或“无关”）
-
难度：
使用次数：135
入库时间：2012-09-03
黄蜻蜓翅长而窄，飞行能力很强，既可突然回转，又可直入云霄。
（1）重0.1N的黄蜻蜓悬停在空中时，空气对它的作用力大小为 N，方向 。
（2） 雌蜻蜓在水面上飞行时，分多次将卵“点”在水中，这就是我们
常说的“蜻蜓点水”．蜻蜓
点水时，引起水面 ，就会形成以点水处为中心的圆形波纹（水波），并沿水面向四周匀速传播．蜻蜓飞行时，翅膀扇动的频率范围是30Hz～40Hz，我们 （填“能”或“不能”）听到它发出的声音。
（3）某同学观察蜻蜓在贴近平静的水面直线飞行时，获得了一张蜻蜓点水的俯视图片如图所示，图片反映了蜻蜓连续三次点水后某瞬间水面波纹的分布情况（每次点水只形成一个波纹），三个波纹刚好在O点内切．蜻蜓每次点水所用的时间忽略不计，请据图片解答下列问题：
①从图片上看，蜻蜓的运动方向是沿x轴 。（填“向右”或“向左”）
②蜻蜒飞行的速度 水波的传播速度。（填“大于”、“等于”或“小于”）
