入库时间：2012-09-03在测量定值电阻Rx阻值的实验中。

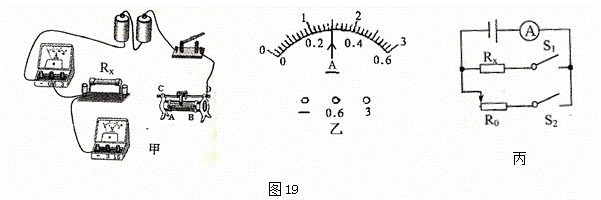

（1）请你将图19（甲）中的实物电路用笔划线代替导线连接完整。（要求滑片向右移动时，电流表示数变小）
（2）在连接电路时开关应 ，滑动变阻器的滑片应放在 (选填“A”或“B”)端。
（3）实验时，当电压表的示数为2.4V时，电流表的示数如图19（乙）所示，根据实验数据可得
RX= Ω。
（4）在实验过程中，发现电压表不能使用，小明将滑动变阻器调到最大值作为定值电阻R。使用（R。值已知），设计了如图19（丙）所示的电路测量Rx阻值。测量时，只闭合S1，电流表示数为Il，只闭合S2，电流表示数为I2，则电阻Rx两端的电压为 ，电阻Rx= 。（两空都用Il、I2和R。表示）
-
难度：
使用次数：114
入库时间：2012-09-03
某洗衣机设有加热功能，有关技术参数见铭牌，洗涤前先将水加热到适宜温度。可以提高洗涤效果。某次洗衣时，首次进水量为15L，正常加热15min水温达到设定要求。
（1）求脱水时的正常工作电流。
（2）求首次进水的质量；
（3）求加热过程消耗的电能；
（4）若加热时电能的84％转化为水的内能，求水升高的温度。
××滚筒式洗衣机
电压/V
220
洗衣功率/W
200
脱水功率/W
330
最大洗涤容量/kg
5
水加热功率/W
2000
-
难度：
使用次数：143
入库时间：2012-09-03
工人师傅利用图20装置在5 S内将一个重为4500 N的物体A沿水平方向匀速向左拉动2 m。已知作用在绳自由端的拉力F为400 N，物体的底面积为1．5 m2，若物体滑动时受到的摩擦力大小是物重的0．2倍。求：
(1)物体A对地面的压强；
(2)拉力F做的功和功率；
(3)滑轮组的机械效率。
-
难度：
使用次数：61
入库时间：2012-09-03

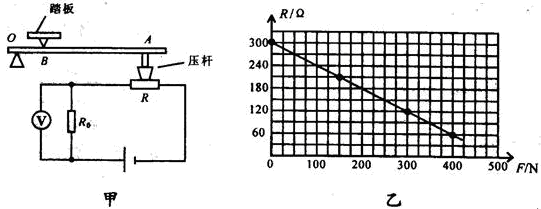

有一种测量质量的电子秤，图21（甲）是其原理示意图，其中踏板上放置物体，压力传感器R的电阻值会随所受压力大小发生变化，杠杆ABO可绕O点转动，电压表的量程为0～3V（可显示质量大小）。已知AO︰BO=5︰1，电阻R0=60Ω，压力传感器R表面能承受的最大压强为2×106Pa，压杆与压力传感器的接触面积为2cm2，压力传感器R的电阻随所受压力变化的图象如图21（乙）所示。设踏板和杠杆组件的质量可以忽赂不计，电源电压恒定不变（g取10N/kg），求：
（1）该压力传感器能承受的最大压力多大？
（2）该秤所能称量的最大质量是多少？
（3）若要求该秤达到最大称量时，电压表的示数也达到最大值，则电源电压为多少？
